10G 銅線の説明: Cat6A ケーブル規格、距離制限、および購入ガイド

まず簡単に答えます。1 つの建物内で 100 メートル以内にあるリンクの場合、10G 銅線、つまり 猫6A または 猫7 構造化ケーブル上で動作する 10GBASE-T イーサネットが、デスク、アクセス ポイント、カメラ、スイッチに 10 Gbps を提供する最も実用的でコスト効率の高い方法です。距離、電磁干渉、またはバックボーン集約の要求がツイストペアケーブルでサポートできるものを超える場合は、ファイバーが引き継ぎます。

このガイドでは、10G 銅線がどのように機能するか、実際にどのケーブル カテゴリで伝送されるか、どこで光ファイバに勝り、どこで負けるか、発注書に署名する前に調達チームが何を確認する必要があるかについて説明します。この視点は意図的に実践的です。当社は、45 か国以上に納入されるネットワークケーブル配線プロジェクト用のキーストーン ジャック、パッチ パネル、およびパッチ コードを製造しています。以下の点は、ディストリビュータ、インテグレータ、および請負業者から最も頻繁に当社に寄せられる質問を反映しています。

重要な結論: キャット6A ケーブルを介した 10G 銅線は、最大 100 メートルまでの建物内 10 Gbps 水平リンクのデフォルトの選択肢ですが、バックボーンや長距離の配線には引き続きファイバーが適切なツールです。

10G カッパーとは何ですか? 10GBASE-T規格の説明

10G 銅線とは、使い慣れた RJ45 インターフェイスを介した平衡ツイストペア ケーブル経由で 10 ギガビット イーサネットを実行することを指します。 IEEE は 2006 年にこのテクノロジーを 802.3an 規格に基づく 10GBASE-T として承認しました。これは、すべてのネットワーク デバイスが既に使用しているコネクタを変更せずに、一般的なオフィスのケーブルで 10 Gbps に到達する唯一の方法です。このコネクタの互換性こそが、銅線が重要性を維持し続ける静かな理由です。10G 銅線ポートは、アダプタ、メディア コンバータ、または新しいデバイス インベントリなしで、既存の PC、プリンタ、電話、カメラに接続できます。

ギガビット リンクと比較すると、10GBASE-T は信号規律においてはるかに要求が厳しいものです。動作帯域幅は 500MHz まで上昇し、4 つのペアすべてが同時に送信および受信され、デジタル信号処理と組み合わせたマルチレベル エンコーディングにより、両端で重複する信号が分離されます。これが、スイッチだけでなくケーブル プラント自体が制限要因になる理由です。チャネル内のすべてのジャック、パネル、パッチ コード、および水平ケーブルのメーターは、そのスペクトル全体にわたって許容誤差を保持する必要があります。

逆方向ネゴシエーションも実用的な利点です。最新の 10GBASE-T ポートは通常、1G、2.5G、および 5G の速度もサポートしているため、スイッチのリフレッシュをケーブルのアップグレードに先立って行うことができ、両方の投資を予算サイクル全体で段階的に行うことができます。上位の 802.3bt 電力クラスを含む Power over Ethernet は、同じ 4 ペアで動作します。これは、1 本のケーブルでマルチギガビット データと十分な電力を必要とする Wi-Fi アクセス ポイントや IP カメラにとって非常に重要です。

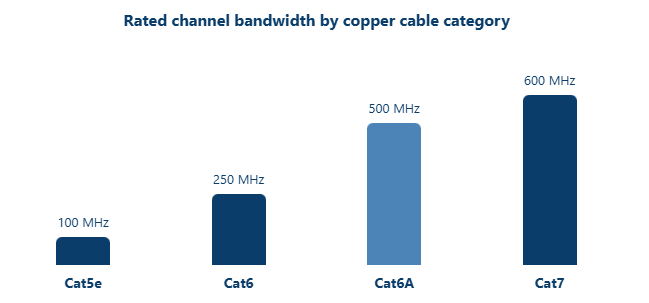

帯域幅定格は、10G 銅線にとってケーブル カテゴリがなぜそれほど重要であるかを理解する最も明確な方法です。各カテゴリはメガヘルツで測定される周波数範囲に対して定義されており、10GBASE-T は信号を配置するために最大 500 MHz のスペクトルを必要とします。下位カテゴリでは、設置がどれほど慎重であっても、そのスペクトルは提供されません。以下の縦棒グラフは、購入者から最も頻繁に質問される 4 つのカテゴリの定格チャネル帯域幅を比較しています。読むときは、1 つのルールに留意してください。定格帯域幅は 10G 銅線チャネルの必要条件であり、それ自体が完全な保証ではありません。

このチャートは、10G 銅線のストーリーを一目で示します。 カテゴリー5e は 100MHz で停止します。これはギガビットには快適ですが、10GBASE-T には余裕がありません。 Cat6 はその 2 倍の 250MHz で、短距離の試みには十分ですが、規格が期待する 500 MHz には届きません。 Cat6A は 500 MHz に達し、まさに 10GBASE-T が設計されたスペクトルに一致します。そのため、業界では Cat6A を新しい 10G 銅線ケーブルのベースラインとして扱っています。 Cat7 は 600MHz まで拡張し、マージンを追加し、ほとんどの構造では上部を完全にシールドします。これらの数字から 2 つの実践的な注意点がわかります。まず、サプライヤーが 10G 定格の Cat6 パッチ コードを提供する場合、それは Cat6A チャネルの代替品ではなく、短距離到達の便宜を図るためのものであると考えてください。第 2 に、帯域幅は実験室およびフィールドテストを通じてコン​​ポーネントおよびチャネルレベルで検証されるため、大量注文を行う前に、メーカーまたは卸売業者に最大定格周波数でのテストデータを依頼してください。高周波での製造公差が厳しくなると実際の生産労力がかかるため、帯域幅も価格はしごの一部を説明します。ただし、クロストーク制御とシールドにはメガヘルツの数字だけでは表れない追加コストがかかるため、すべてを説明できるわけではありません。この表を使用してカテゴリを絞り込み、次のセクションを読んで、それらのメガヘルツ内の信号に何が起こるかを理解してください。

重要な結論: Cat6A は、10GBASE-T が使用するように設計された帯域幅と一致するのは 500 MHz 帯域幅だけであるため、準拠した 10G 銅線チャネルに指定する最小カテゴリです。

10G 銅線の仕組み: エンコーディング、エイリアン クロストーク、ケーブル構造

内部では、10GBASE-T は、128 状態のコンスタレーションに配置された 16 レベルのパルス振幅変調を使用して、4 つのペアのそれぞれを一度に両方向にデータを伝送し、エコー キャンセレーション エレクトロニクスが重複する送信信号と受信信号を分離します。購入者にとってエンジニアリングの詳細は、その結果よりも重要です。信号の完全性は、ケーブルのジャケットのラベルだけでなく、物理的な構造の品質と設置規律に依存するようになりました。ペアの撚りすぎやケーブルの潰れた部分など、ギガビット リンクでは無視できる小さな偏差が、10 Gbps では測定可能な誤差になります。

最大の敵はエイリアン クロストーク (ANEXT と略されることもあります) です。これは、同じバンドル内の隣接するケーブルから結合される干渉です。ケーブル内のクロストークとは異なり、エイリアン クロストークは両端の電子機器によってキャンセルすることができないため、ペアの分離、シールド、および慎重な束ねを通じて物理的に制御する必要があります。これが、まさに、それ自体で美しく認証されている Cat6 リンクが、並列実行の密集したトレイ内で障害を起こす可能性がある理由であり、10G 銅線のカテゴリ規格が構造要件を大幅に厳格化した理由です。

ケーブル構造はいくつかのレベルでこの課題に答えており、シールドのオプションは選択する前に詳しく検討する価値があります。以下の 4 つの構成は、サプライヤーのカタログに掲載されているほぼすべての製品をカバーしており、それぞれの構成は、イミュニティ、コスト、終端処理、接地要件の間で異なるトレードオフを行っています。

• U/UTP シールドのない 4 つの裸のペア。最低コストと最速の終端、イミュニティは完全にケーブルのバランスに依存するため、設置には最も厳しい規律が必要です。
• F/UTP 4 つのペアすべての周りに 1 つのフォイル スクリーン。隣接するケーブル間のエイリアンクロストークを大幅にカットし、接着と接地作業を犠牲にして、忙しいトレイに適しています。
• U/FTP 各ペアの周囲に個別のフォイルが施されています。ケーブル内のペア間のクロストークを強力に制御し、高密度の Cat6A 設置に一般的な選択肢です。
• S/FTP 個別にフォイル加工されたペアを編組スクリーンで覆います。最高のイミュニティ レベルと Cat7 ケーブル配線の標準構造。

すべてのシールド オプションに 1 つの接地に関する注意事項が適用されます。金属スクリーンは、パッチ パネルとコンセント ハードウェアに正しく接着されている場合にのみ設計どおりに機能します。接地されていない、または接地が不十分なシールドは、バリアよりもアンテナに近い状態で動作する可能性があります。そのため、シールド付き 10G 銅線チャネルを推奨する前に、当社では常にお客様に接地方法について尋ねています。

重要な結論: 10G 銅線の性能はクロストーク制御に左右されるため、最も安価なシールドなしのオプションをデフォルトで選択するのではなく、電気環境に適合するシールド レベルを選択してください。

10G 銅線のケーブル カテゴリ: Cat6、Cat6A、および Cat7 の比較

以下の表は、カテゴリに関する質問を 10G 銅線プランに重要な数値にまとめたものです。すべての行には調達の結果が含まれるため、マーケティング コピーではなく選択フィルターとして扱います。

Cat6 は引用の際に最も混乱を引き起こすため、注意が必要です。 TIA ガイダンスにより、他のケーブルの近くの密集したバンドル内で、一般に最大 55 メートルと見積もられる短縮距離での Cat6 経由の 10GBASE-T が可能になります。一部のプロジェクトでは、これをキャビネット間または壁から机への短期間の実行にうまく使用していますが、それぞれのプロジェクトがフィールドで認定されている必要があり、チャネル マージンは私たちが望むよりも薄いです。サプライヤーが距離制限について言及せずに 10G 対応 Cat6 を提供している場合は、契約する前に難しい質問をしてください。

Cat6A は主流の答えであり、保証された 100 メートルの 10GBASE-T チャネルに関して TIA と ISO の両方によってクラス EA として認識されているものです。エイリアン クロストーク制御を中心に特別に設計されており、シールドなしバージョンとシールドありバージョンがあり、その価格は長年の量産を経て主流の領域に落ち着きました。新しい 10G 銅線導入の場合、Cat6A が安全なデフォルトであり、次回の監査で防御する必要はありません。

Cat7 は、600 MHz で ISO 定義のクラス F システムとしてその上に位置し、完全にシールドされた S/FTP 構造に基づいて構築されています。ここで重要な互換性に関する注意事項が 1 つあります。正式な Cat7 では、プレーン RJ45 ではなく GG45 または TERA コネクタが指定されていますが、サプライヤーのカタログにある多くの RJ45 終端シールド コードおよびモジュールは Cat7 クラスのパフォーマンスに基づいて構築されています。プロジェクトのドキュメントで Cat7 が必要な場合は、注文する前にチャネル内のすべてのコンポーネントにわたるコネクタの互換性を確認してください。これらの両方の上に、Cat8 はデータセンター内の短い 30 メートルの 25G および 40G リンク用に存在します。これは、水平オフィス設計にはめったに適用されないとしても、知っておく価値があります。

準拠した 10G 銅線チャネルは、作業エリア コー​​ド、前面プレートの背後にあるキーストーン ジャック、水平ケーブル、通信室のパッチ パネル、および反対側の機器コードという 5 つの要素のチェーンです。そのチェーンに沿ってパフォーマンス グレードを混在させると、標準で残されるマージンが無駄になってしまうため、経験豊富なバイヤーは 1 つのメーカーから 1 つのグレードでチャネル全体を調達します。キーストーン ジャックは、コンポーネントの設置者が最も頻繁に触れ、テストが最も少ない場所です。そのため、Cat6A モジュールの終端精度は、箱のケーブル印刷と同じくらい精査する必要があります。

10G チャネル用シールド Cat6A ツールレスキーストーン ジャック これらのシールド付きの工具不要の Cat6A キーストーン ジャックは、作業領域の接続を一貫した精度で終端します。 10G 銅線チャネルの認定を維持するにはジャックでの終端精度が重要であるため、チャネル グレードで調達することでリンク マージンを保護することができます。 製品を見る→

重要な結論: Cat6A をデフォルトの 10G 銅線プラットフォームとして指定し、Cat7 を要求の厳しい EMI またはシールド ポリシーのサイト用に予約し、短い Cat6 の実行を設計戦略ではなく認定された例外として扱います。

10G カッパーと 10G ファイバー: 距離、コスト、およびそれぞれの利点

どちらのテクノロジーもすべての軸で勝つわけではないため、有益な問題は、プロジェクトが実際に持つ軸でどのメディアが勝つかということです。大まかに言えば、10G 銅線は、RJ45 の遍在性、PoE サポート、チャネルごとのコンポーネント コストの低さのおかげで、エンドポイントが存在する最後の 100 メートルを所有します。ファイバーは、バックボーン ライザー、キャンパス リンク、高干渉ルート、および 10 Gbps を超える成長計画のあるパスなど、それを超えるすべてのものを所有しています。

通常、購入者が 10G 銅線とファイバーを比較するときに最初に比較するのは距離です。 10GBASE-T チャネルとファイバー リンクは、同じ 10 Gbps の問題を解決しますが、同じラックからカバーする距離は大きく異なります。以下の横棒グラフは、10 Gbps での最も一般的なメディアの最大到達距離を並べたものです。銅線のカテゴリはマルチモード ファイバーと直接接続の Twinax アセンブリの隣に配置されているため、比率が読みやすくなっています。すべての値は、標準に準拠し、適切にインストールされたチャネルを前提としています。

この図のパターンは、ほとんどの現代の建物の建築をミニチュア化したものです。直接接続の Twinax アセンブリは最高で約 7 メートルになるため、ケーブル システムではなく隣接するスイッチを接続するためのラック内ツールになります。 Cat6 は、状況が良好な場合、10 Gbps で約 55 メートルをカバーします。これは、一部の階間のクローゼットを走行するには十分ですが、水平設計が保証されることはありません。 Cat6A と Cat7 は両方とも、構造化ケーブル配線が設計された全長 100 メートルのチャネルに 10G 銅線を伝送し、その数により 1 つの通信室でフロア全体にサービスを提供できるようになります。 OM3 マルチモード ファイバーは同じ 10 Gbps を 300 メートルまで、OM4 は 400 メートルまで延長します。そのため、ライザーと建物間リンクはデフォルトでファイバーになります。一緒に読むと、バーは明確な分業を表しています。水平方向の最後の 100 メートルは銅、その上とその先はファイバーです。 10 Gbps で 100 メートルを超えるツイストペアのオプションはないため、予算が何であろうとも、120 メートルの伝送はファイバーの決定になります。 10GBASE-T とファイバーの間には遅延の違いが存在しますが、オフィスやキャンパスのアプリケーションではほとんどの場合無視できるほど小さいです。 10G 銅線ケーブルはギガビット以前のケーブルよりも太く、ライザーのスペースをより速く埋めることができるため、重量と直径も重要です。通常、100 メートルの銅線到達距離により、一般的なフロアの中間クローゼットのコストが削減されるため、距離はトポロジとも相互作用します。建物にすでに OM3 または OM4 バックボーンが設置されている場合、スマートな設計により垂直方向の分散が維持され、Cat6A があらゆる水平方向のドロップに対応できます。

コストは、実際のパフォーマンスと同じくらい多くのプロジェクトを決定します。 1 つの 10G 銅線リンクの予算は、パッシブ コンポーネント、アクティブ ポート、設置作業、テストの 4 つのバケットに分割されます。プロジェクトの規模に応じてその割合は変わりますが、一般的なオフィスの改修では、ほとんどの資金がスイッチの外に費やされます。以下のドーナツ グラフは、中規模アップグレードにおける単一の 10G 銅線チャネルの代表的な分割を示しています。見積りではなく計画比率として扱います。

最もよくある計画上の間違いは、ケーブル料金がすべてだと思い込むことです。受動コンポーネントが単独で最大のシェアを占め、約 40% を占めますが、そのシェアには、ケーブル自体だけでなく、チャネル内のすべてのジャック、パネル、コードが含まれます。アクティブなポートには約 4 分の 1 がかかります。ここで 10GBASE-T と SFP ファイバーの比較が興味深いものになります。ポートの価格設定と消費電力はスイッチの世代によって著しく異なり、大規模な導入では計算が逆転する可能性があるからです。設置の労働力はアクティブなシェアに匹敵しますが、終端精度とバンドリング規律がチャネル マージンに直接影響するため、10G 銅線ではギガビットよりも労働力に注意が必要です。テストは 10% と小さいように見えますが、1 回の不正な終了を検出できる認定により、テスターの時間よりも費用がかかる再訪問の手間が省けるため、この表では最も安価な保険です。卸売業者やプロジェクトの購入者は、コンポーネントの価格ではなく、チャネルコストも比較する必要があります。少し高価で、より早く設置できるジャッキは労働ラインを下げることができるためです。量も同様に重要です。通常、1 つのメーカーに完全なチャネル キットを注文する方が、複数のサプライヤーからコンポーネントを組み立てるよりも安価になります。これらの数字は新しいケーブル配線を前提としており、困難な経路での改修により労働分配率が上昇します。高密度の 10GBASE-T スイッチ構成は同等のファイバーよりも多くの電力を消費し、それが台帳の運用側に現れるため、電力バジェットについても言及する価値があります。リワークは目に見えない 5 番目のバケツであり、それを縮小する最も確実な方法は、最初から検証可能なテスト データを備えたコンポーネントを購入することです。

重要な結論: エンドポイントが存在する最後の 100 メートルには 10G 銅線を使用し、100 メートルを超えたり、建物を横切ったり、深刻な干渉に直面したりした場合は、ファイバーにジョブを引き渡します。

10G銅線のアプリケーションシナリオと選択ポイント

現在 10G 銅が活かされている場所

企業オフィスの水平ケーブル配線は依然として古典的なケースです。集中通信室から各作業エリアまでの Cat6A チャネルが、現在ではマルチギガビットでデスクにサービスを提供し、デバイスが更新されると 10G でデスクにサービスを提供します。最新の 802.11ax および後継のアクセス ポイントは、同じケーブル上でマルチギガビット アップリンクと高出力 PoE を必要とし、Cat6A 10G 銅線ドロップは 2 番目の回線を引くことなく両方を満たすため、Wi-Fi の話も同様に重要になっています。 NVR アップリンク、カメラ アグリゲーション、コントローラー トラフィックはすべて、100 メートル未満にとどまる銅配線のヘッドルームから恩恵を受けるため、監視とビルディング オートメーションも同じロジックに従います。データセンターでは、10GBASE-T は最大 100 メートルまでの列の端と列の中央のトポロジで役割を果たしますが、数メートルのラック内接続では通常、Twinax アセンブリが使用され、垂直スパインはファイバーに移動します。生産フロアや屋上の機器ゾーンなど、電気的にノイズの多い環境でゲートウェイ、コントローラー、アグリゲーション スイッチが堅牢なマルチギガビット接続を必要とする場所であれば、スマート ビルディングと産業用エッジがそのリストを締めくくります。

通信室自体では、パッチ パネルがこれらすべての水平配線が到達する場所であり、パネルの品質によって、終端にどれだけのマージンが残るかが決まります。カテゴリに適合し、適切に構築されたパネルは、設置者が建物を離れた後もすべての認定リンクを認定し続けるため、パネルの選択は直前のハードウェア リストではなく仕様に含まれます。

Cat6A シールドおよび UTP パッチ パネル 複数のポート数とシールド付きまたはシールドなしのオプションの Cat6A パッチ パネルは、テレコム ルーム内のすべての水平配線に接続されます。カテゴリに適合し、適切に構築されたパネルは認定されたリンク パフォーマンスを維持するため、パネルの品質は仕様に含まれます。 製品を見る→

調達チームの選定ポイント

1. 単一の弱いリンクがチャネル全体を定義するため、ワークエリア コードからパッチ パネルに至るまで、チャネル全体を 1 つのカテゴリと 1 つのパフォーマンス グレードに保ちます。
2. F/UTP、U/FTP、または S/FTP を選択する前に、シールド レベルを電気環境に合わせて、チームがシールドを正しく接着できることを確認してください。
3. PoE の熱想定を確認します。高出力 PoE は束ねられたケーブルを加熱するため、控えめな束ねサイズを計画し、802.3bt の導入には Cat6A を優先してください。
4. 最終候補に挙げられたすべてのサプライヤーに、全定格周波数にわたる挿入損失、リターンロス、NEXT、およびエイリアンクロストークをカバーするコンポーネントおよびチャネルのテストデータを依頼してください。
5. カタログに基づいてメーカーを評価します。社内のツール、安定した生産能力、OEM および ODM サポート、流通に適したパッケージングは​​すべて、プロジェクトの円滑化を予測します。
6. 実際の仕上がりは製品の一部であるため、一括発注を発行する前に、独自の設置業者によって終了されたサンプルで検証してください。

重要な結論: 10G 銅線チャネルは、責任ある 1 つのメーカーから 1 つの適合するシステムとして購入し、カタログ ページではなくフィールド サンプルで最終決定を下してください。

信頼性の高い 10G 銅線リンクのインストールとメンテナンスのガイダンス

チャネルを保護するインストール ルール

10G 銅線の問題のほとんどは、製造されたものではなくインストールされたものですが、インストールの習慣は修正可能であるため、これは朗報です。各ペアのねじれを終端点まで保持し、Cat6A ジャックとパネルで約 13 ミリメートルを超えるねじれを戻さないでください。シールド設計の場合、特に前面プレートの後ろや混雑したキャビネット内では、最小曲げ半径、ケーブル外径の少なくとも 4 倍以上を尊重してください。水平配線はシールドされていない電力線や蛍光灯器具から離し、モーターや照明回路に沿った長い平行経路を避けてください。圧縮圧力によって 10GBASE-T が依存するペアのジオメトリが歪むため、バンドルのサイズを制限し、きつすぎるケーブル タイを面ファスナーに置き換えます。カテゴリ評価のハードウェア上で正しいダイとツールを使用して終端し、最も密度の高いパネルにエイリアン クロストーク スポット チェックを追加して、すべてのパーマネント リンクとフル チャネルを認証します。

両端の機器コードは、固定ケーブルと同じように真剣に扱う必要があります。格安のコードを使用すると、認定されたチャネルが無効になる可能性があるからです。設置者が古いプロジェクトの残り物を即興で使用することがないように、テスト済みでカテゴリに一致した標準の長さのコードを在庫しておきます。

Cat6A および Cat8 パッチコード カテゴリ-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. 製品を見る→

引き渡し後の工場の健康維持

すべてのリンクの両端に同じ識別子のラベルを付け、未使用のポートに防塵対策を施し、すべての移動、追加、変更を記録するパッチ適用規則を維持します。再終端または再ルーティングされたリンクがまだグレードを満たしていると仮定するのではなく、再認定します。現場での圧着修理が Cat6A 公差を維持することはほとんどないため、損傷したパッチ コードは圧着し直すのではなく交換してください。定期的な監査をスケジュールして、チャネルをサンプリングし、高 PoE ゾーンのキャビネットの温度をチェックし、文書とラックの実際の内容を照合します。このルーチンに従っているプラ​​ントは、数年後に何の問題もなく 10G 銅線監査に合格します。また、このルーチンをスキップしたプラントは通常、移動、追加、または変更中に最悪のタイミングで違いを発見します。

重要な結論: 10G 銅線チャネルは、最悪の終端と同程度に優れているため、設置時にねじれ、曲げ半径、バンドル、および認証ルールを適用し、変更のたびに再認証を続ける必要があります。

FAQ: 10G 銅に関する購入者からの質問が最も多い

ディストリビュータ、インテグレータ、プロジェクト請負業者との会話では、以下の質問が繰り返し出てきます。回答は短く実用的なものになっているので、そのままプロジェクトのドキュメントに組み込むことができます。
