ネットワーク設定に最適な Cat7 キーストーン ジャックを選択するには?

最良のものを選ぶ 猫7キーストーンジャック それは次の 3 つの主要な要因に帰着します。 シールド タイプ (STP 対 FTP)、コネクタ終端スタイル (ツールレス対パンチダウン)、およびケーブルの導体ゲージとの互換性 。これらを正しく行うと、ネットワークは最大 100 メートルの距離で常に 猫7 の定格 600MHz 帯域幅に到達します。以下のセクションでは、特定の仕様、比較、実際のガイダンスを使用して、あらゆる決定点を詳しく説明します。

Keystone ジャックが「Cat7 互換」である理由

Cat7 は ISO/IEC 11801 クラス F 規格であり、TIA/EIA 規格ではありません。つまり、仕様の詳細がより一般的な Cat5e/Cat6 分類とは異なります。本物の Cat7 キーストーン ジャックは、次の最小パフォーマンスしきい値を満たしている必要があります。

注目してください Cat7 では、すべてのコンポーネントに完全なシールドを義務付けています 、キーストーンジャック自体を含みます。 「Cat7」というラベルが付いているが、個々のペアのシールドと全体的な編組が欠けているジャックは、マーケティング上の主張に関係なく、規格を満たしていません。

シールドの種類: Cat7 では S/FTP が交渉不可能である理由

Cat7 ケーブルは S/FTP (スクリーン フォイル ツイスト ペア) 構造を使用しています。4 つのペアのそれぞれが個別にフォイルで包まれ、束全体が編組スクリーンで囲まれています。 Cat7 キーストーン ジャックは、そのシールド パスを途切れることなく継続する必要があります。各シールド ラベルの実際の意味は次のとおりです。

• FTP/ScTP – シングルオーバーオールフォイルのみ。 キャット6A には適していますが、Cat7 には不十分です。
• S/FTP – 個々のペアのフォイルと外側の編組。 Cat7 には最低限必要です。
• SF/FTP – 個々のペアのフォイルと外側のブレードと外側のフォイル。 Cat7 の要件を超えています。産業環境または高干渉環境で一般的に使用されます。

終端点の破損したシールドがアンテナとして機能し、EMI の侵入を招きます。実際には、 エイリアン クロストーク (AXT) は最大 30 dB 増加する可能性があります シールドがジャックで適切に接地されていないと、10GBase-T リンクが完全にオフラインになってしまいます。

シールドを正しく接地する

シールド ジャックは、一端 (パッチ パネルまたはウォール プレート側) が接地されている場合にのみ役に立ちます。両端を接地するとグランド ループが形成されます。接地されたパッチ パネル フレームに直接クリップで留められる一体型の金属ハウジングを備えたジャックを探してください。これにより、ピグテール アース線を別途用意する必要がなくなり、取り付けエラーが軽減されます。

GG45 対 TERA: 適切な Cat7 コネクタ形式の選択

Cat7 は標準の RJ45 インターフェイスを使用しません。 2 つのコネクタ システムが主流であり、間違ったものを選択すると、互換性のないパッチ コードとフェイスプレートを購入することになります。

ほとんどの自宅ラボや中小企業の導入では、 GG45 が現実的な選択肢です 既存の RJ45 パッチ コードは引き続き Cat6A パフォーマンス レベルで動作しますが、ネイティブ Cat7 パッチ コードは 600 MHz の帯域幅全体を解放できるからです。

結線スタイル: ツールレス vs. パンチダウン

ケーブルをジャックにどのように終端するかは、設置時間と長期的な信頼性の両方に影響します。 Cat7 キーストーン ジャックには、次の 2 つの主な終端スタイルがあります。

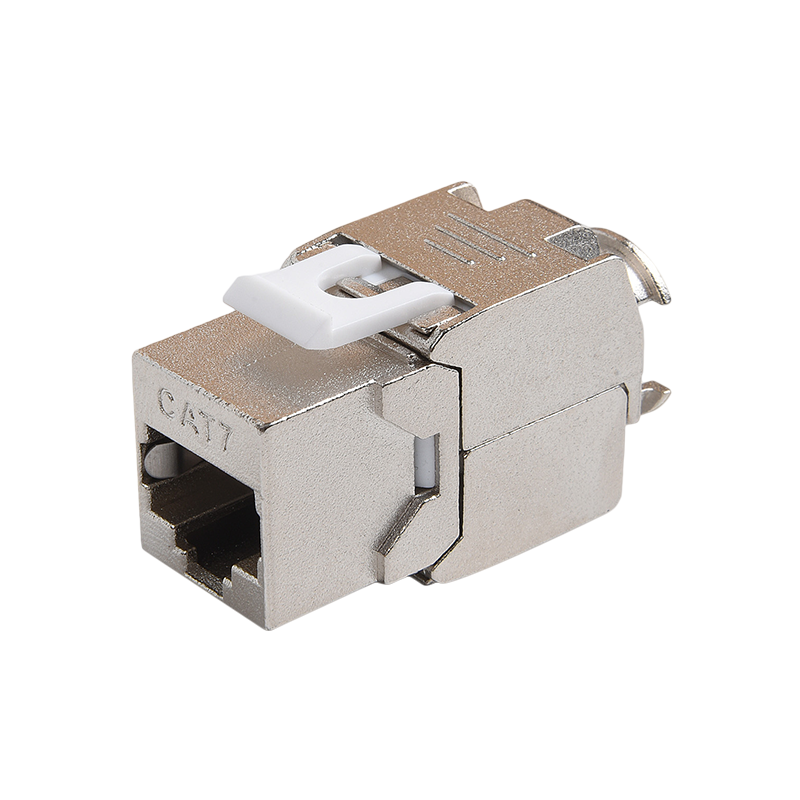

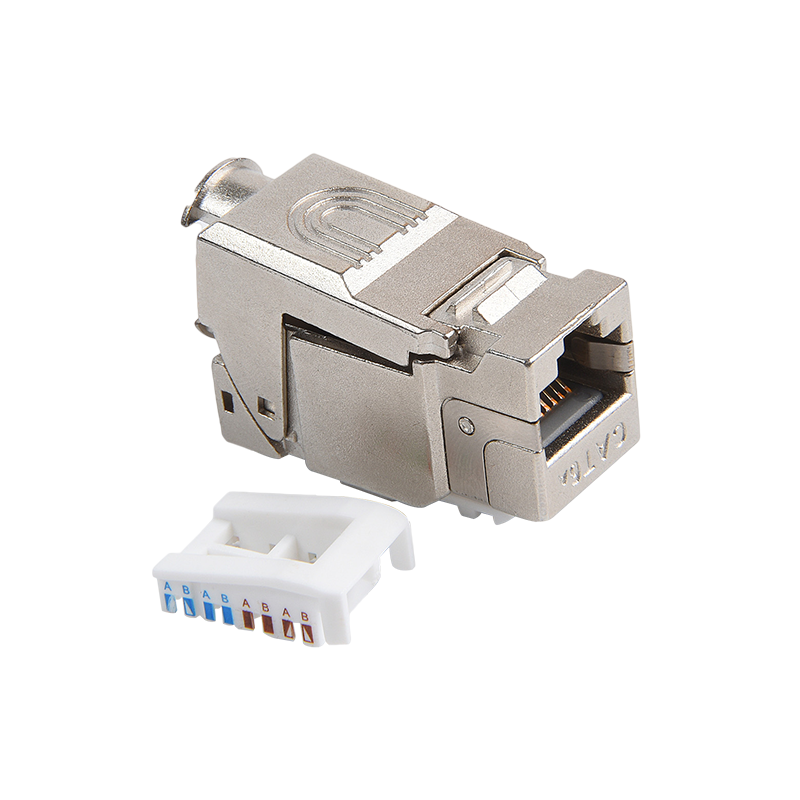

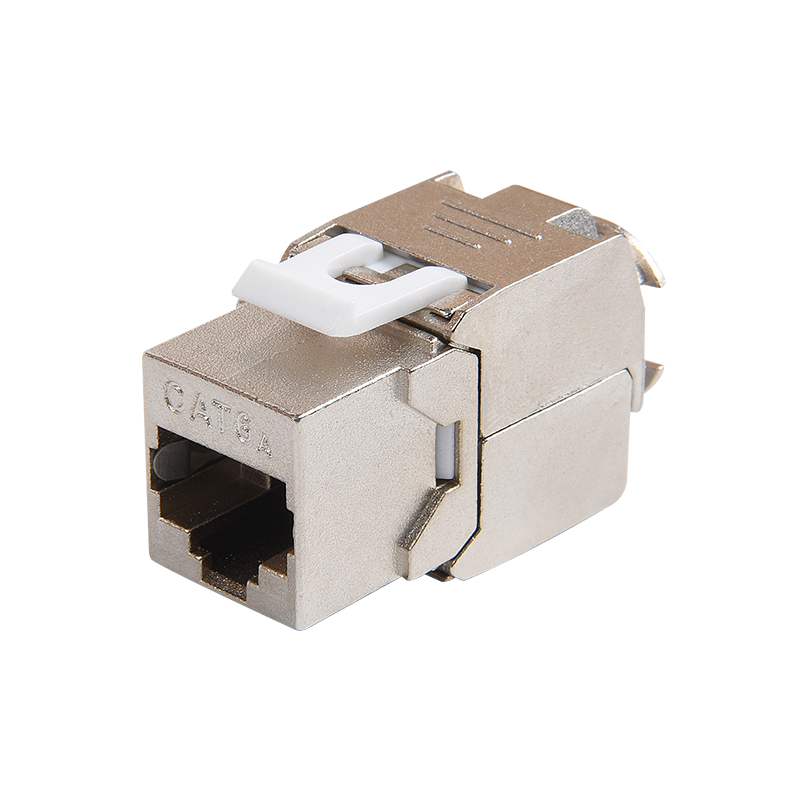

工具不要 (IDC クリップ) 結線

導体はラベルの付いたスロットに挿入され、キャップがはめ込まれ、切断と接触が同時に行われます。利点としては、インストールが高速化されることが挙げられます (通常、 ジャックごとに 2 分未満 一度実践すれば)、パンチダウンツールは不要で、導体をオーバードライブするリスクが低くなります。その代わりに、ユニットあたりのコストが若干高くなりますが、従来の方法に慣れている経験豊富な設置者にとっては馴染みがありません。

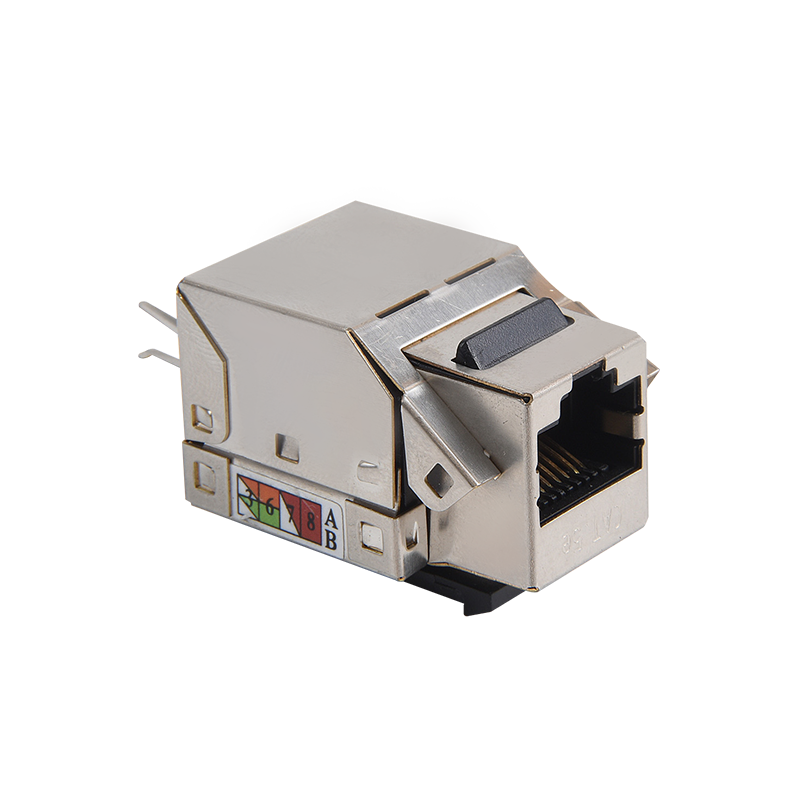

パンチダウン (110 スタイル) 終端

110 パンチダウン ツールは、各導体を IDC スロットに押し込みます。この方法は構造化ケーブル配線の業界標準であり、大量のパッチパネル作業を行う専門家に好まれています。 Cat7 の場合、パンチダウン ツールに 影響の少ない設定 — 過剰な力が加わると、個々のペアのフォイル シールドが損傷する可能性があり、これにより、支払った保護そのものが損なわれてしまいます。

どれを選ぶべきですか?

• DIY または小規模な実行 (1 ～ 10 ジャック): ツールレスは高速であり、高品質のパンチダウン ツールのコストを回避します。
• プロフェッショナルまたは大規模な実行 (20 ジャック): 調整されたツールを使用してパンチダウンすると、大規模な場合でもより一貫した結果が得られます。
• 後付けまたは狭いスペース: ツールレス ジャッキは通常、背面の形状がよりコンパクトで、壁の浅いボックスの後ろでの作業が容易です。

導体ゲージの互換性: ジャックとケーブルの適合

Cat7 ケーブルはソリッドコアと撚り線のバリエーションで製造されており、それぞれに異なる IDC コンタクト設計が必要です。

• 単線導体 (22 ～ 24 AWG): 壁内配管の標準。 IDC コンタクトは単線の絶縁体をきれいに貫通します。ソリッドケーブルを備えた撚り線専用ジャックを使用しないでください。コンタクトウィングが適切に固定されず、断続的な導通が発生する可能性があります。
• より線導体 (26 ～ 28 AWG): パッチコードに使用されます。撚り線定格 IDC コンタクトには、複数のフィラメントを掴むための幅広のスロットが付いています。より線ケーブルにソリッドのみのジャックを使用すると、接触抵抗が大きくなり、信号損失が発生します。
• デュアル定格ジャック (22 ～ 26 AWG): 両方の導体タイプを受け入れます。ケーブル仕様が不明な場合や混在環境を構築する場合におすすめです。

購入前に、ジャック本体に印刷されている AWG 範囲がケーブルの導体ゲージと一致していることを必ず確認してください。

配線構成: T568A 対 T568B

猫7キーストーンジャックs T568A と T568B の両方の配線方式をサポートします。 スキーム自体はパフォーマンスに影響を与えません — 重要なのは、同じ実行内のすべてのジャック、パッチパネル、およびパッチコードにわたる一貫性です。一方の端で T568A をもう一方の端で T568B と組み合わせるとクロスオーバー ケーブルが作成されますが、これは標準のネットワーク スイッチでは機能しません。

• T568B 北米の商業施設では最も一般的です。
• T568A 政府および一部の国際施設では好まれており、住宅配線には ANSI/TIA-570-C によって要求されています。

ほとんどの Cat7 ジャックには、両方の方式の色分けされた配線図が本体またはパッケージに含まれています。 1 つを選択し、その選択を文書化します。これにより、何年も後にメンテナンスを行う人を保護できます。

購入前に確認すべき主な仕様

Cat7 キーストーン ジャック リストまたはデータ シートを評価する場合は、このチェックリストを使用してください。

1. 定格帯域幅: 600 MHz 以上である必要があります。それより低いものは Cat6A 以下です。
2. シールド: 接地パネルと嵌合する導電性ハウジングを備えた S/FTP 構造。
3. 600 MHz での挿入損失: ISO/IEC 11801 チャネル モデルごとに ≤ 0.4 dB である必要があります。
4. 600 MHz での NEXT (近端クロストーク): 最小値を超えるマージンとして 60 dB 以上の値を探します。
5. 600 MHzでのリターンロス: 15 dB 以上が 10GBase-T の信頼性の実際的なしきい値です。
6. 導体の範囲: ケーブルの AWG と一致していることを確認します (通常、壁内壁 Cat7 の場合は 22 ～ 24 AWG)。
7. 嵌合サイクル: 高品質のジャックは 750 以上の挿入に耐えます。多くの場合、予算単位では 200 のみが指定されます。
8. 接点メッキ： 金メッキ接点 (≥ 50 µin) は酸化に強く、長期間にわたって低い接触抵抗を維持します。

Cat7 のパフォーマンスを低下させる一般的なインストールミス

最高仕様のジャックでも、正しく取り付けられないとパフォーマンスが低下する可能性があります。最も頻繁に発生するエラーは次のとおりです。

• 終端時の過度の撚り戻し: Cat7 では最大次のことが可能です 13 mm (0.5 インチ) ジャックの導体の撚りを戻します。これを超えるとクロストークが増加し、チャネル認定テストに合格しない可能性があります。
• シールドのドリップループを維持していない場合: 壁の空洞にシールド ケーブルを配線する場合は、湿気が編組に沿ってジャック ハウジングに浸入するのを防ぐために小さなループを残します。
• ケーブルタイを締めすぎると: S/FTP ケーブルの曲げ部分を圧縮すると、個々のペア フォイルが変形し、インピーダンスの不連続性が生じます。 Cat7 の実行では、プラスチック製結束バンドの代わりに面ファスナーを使用します。
• 最小曲げ半径違反: Cat7 ケーブルの最小曲げ半径は次のとおりです。 ケーブル直径の 8 倍 (通常、直径 7.5 mm のケーブルの場合は約 60 mm)。曲げがきつくなると反射が発生し、リターンロステストに合格しません。
• シールドされたコンポーネントとシールドされていないコンポーネントの混合: シールドなしの Cat6A ケーブルで Cat7 ジャックを使用したり、その逆を行うと、シールドの利点が無効になり、グランドの不連続性が生じます。

いつ選択するか Cat7 キーストーン ジャック 対 Cat6A

Cat7 インフラストラクチャのおおよそのコスト 20 ～ 35% 以上 同等の Cat6A インストールよりも優れています。このプレミアムは特定のシナリオでは正当化されますが、他のシナリオでは不要です。

インストール後の Cat7 終端のテスト

フィールド テスターは、Cat7 チャネルが仕様を満たしていることを確認する唯一の方法です。基本的なワイヤーマップ テスターでは不十分です。これらは周波数領域パラメーターを測定しません。できるテスターを使用してください。 レベル IIIe またはレベル IV の精度 (IEC 61935-1 に従って) Cat7 チャネルを認証します。実行する主要なテスト:

• ワイヤーマップ: ピンの連続性と、交差ペア、分割ペア、または逆ペアがないことを確認します。
• 挿入損失スイープ (最大 600 MHz): 信号の減衰が周波数範囲全体にわたって Cat7 チャネル制限内に留まっていることを確認します。
• 次とフェクスト: クロストーク測定により、ジャック終端点での導体の撚り戻りの問題を検出します。
• シールドの連続性: ドレインワイヤまたは編組が導体ペアに短絡することなく端から端まで接続されていることを確認します。

チャンネルに障害が発生した場合、最も一般的な原因は、ジャックの過度のねじれ、ペア フォイルの損傷、またはシールド アース接続の欠落です。これらはすべて、ケーブル配線を交換するのではなく、ジャックを再終端することで対処できます。
