構造化されたケーブル配線作業に適した銅線ケーブル テスターを選択する方法

設置者は、片手にハンドヘルド テスターを持ち、もう一方の手にはオフラインになり続ける PoE カメラを持って、新しく着飾った 24 ポート パッチ パネルに立ちます。リンクは継続性を通過しますが、ジョブは依然としてスイッチで失敗します。このギャップがあるため、銅線ケーブル テスターは、ケース上の LED の数ではなく、質問への回答によって選択される必要があります。導通ブザーは、銅線が接続されていることを証明できます。ワイヤーマップ テスターは、どのピンが交差しているかを表示できます。長さと時間領域の反射率計機能により、ケーブルの潰れやブリッジのタップが指摘される可能性があります。資格または認定のテスターは、リンクにアプリケーションに対して十分なパフォーマンスのヘッドルームがあるかどうかを確認できます。適切な購入決定は、発見が予想される障害、文書化する必要がある基準、チームが毎週終了するリンクの量から始まります。

リンクを受け入れる前に銅線ケーブルテスターが証明しなければならないこと

銅線ケーブル テスターは 1 つの製品カテゴリではありません。これは、非常に異なる役割を持つ楽器のファミリーです。ローエンドでは、基本的な導通テスターは、ケーブルの一方の端からもう一方の端までの導電性パスは存在するかという狭い質問に答えます。これは、疑わしいパッチ コード、スピーカー ライン、または警報回路を簡単にチェックするのに役立ちます。ギガビット イーサネット、PoE、または保証ハンドオーバーをサポートする必要があるデータ リンクには十分ではありません。

ワイヤーマップ テスターに​​より、ピンごとの検証が追加されます。クロスペア、スプリットペア、導体間の短絡、または 1 つのピンの接続の欠落を検出できます。移動、追加、変更の場合、技術者が混雑したラック内でラベルのないケーブルを見つけることができるように、トーン ジェネレータとプローブはワイヤマップと組み合わせられることがよくあります。この組み合わせはメンテナンス作業には実用的ですが、長さや高周波性能はまだ測定できません。

長さと障害位置のテスターは、時間領域反射率測定法または同様のパルス法を使用して、断線、短絡、または不良終端までの距離を推定します。この場合、銅線ケーブル テスターは、ゴーかノーゴーかを判断するツールではなく、トラブルシューティング ツールになります。リンクに障害が発生し、ケーブルが天井の隙間に消えた場合、12 メートルの障害と 42 メートルの障害の違いによって、チームが壁を 1 つ開けるか、廊下全体を開くかが決まります。

資格試験官と認定試験官はその上に位置します。修飾子は、既存のリンクが指定されたイーサネット レートまたは PoE クラスをサポートできるかどうかを確認するためによく使用されます。認証者はケーブル配線規格に照らして測定し、クライアント、コンサルタント、または保証プログラムに渡すことができるレポートを作成します。以下の表は、テスター クラスによって決定がどのように変化するかを示しています。

請負業者にとって、実際的な答えは 2 層キットであることがよくあります。コンパクトなワイヤーマップとトーン テスターが毎日のサービス コールに対応し、プロジェクトの受け入れのために資格または認証ユニットが予約されます。ディストリビュータや卸売業者の場合も、同じロジックが在庫の選択に当てはまります。つまり、データシート上の最高の仕様だけでなく、顧客が実際に実行するプロジェクトに一致するテスター クラスを採用する必要があります。

4 つのテスト層: 連続性、ワイヤーマップ、長さ、パフォーマンス

銅線テストを 4 つの層に分割すると、計画が容易になります。最初の層は連続性です。これは最も簡単なチェックであり、最も誤解されやすいチェックです。リンクはすべての導体で導通があっても、ペアが分割されている、終端がほどかれすぎている、またはケーブルのカテゴリが間違っているなどの理由で失敗する可能性があります。継続は出発点であり、受け入れられた結果ではありません。

2 番目のレイヤーはワイヤーマップです。優れた銅線ケーブル テスターは、シールドされたリンク上のシールド導通を含め、ピン間のマッピングを明確に表示する必要があります。ワイヤーマップは、リバースペア、クロスペア、スプリットペア、オープンまたはショートをキャッチします。パッチ パネル環境では、ワイヤマップの結果は、ポート ラベル、コンセント ラベル、およびパッチ パネル ポートがすべて同じ物理リンクを参照していることを確認する簡単な方法でもあります。基本的なことのように聞こえますが、ラベル付けエラーはコールバックの一般的な原因です。

3 番目の層は長さと障害の位置です。長さは 2 つの理由から重要です。まず、チャネル長の制限を超えたリンクでも、基本的なワイヤマップは通過しますが、より高い周波数ではパフォーマンスが低下する可能性があります。第 2 に、距離の読み取りは、技術者が推測することなく損傷した部分を見つけるのに役立ちます。障害までの距離を表示するテスターと、さまざまな伝播速度値の保存されたケーブル ライブラリを表示するテスターは、一般的な障害コードのみを表示するテスターよりも便利です。

4 番目の層はパフォーマンスです。これは、挿入損失、リターンロス、近端クロストーク、および Cat5e、Cat6、Cat6A、および Cat7 リンクにとって重要なその他のパラメータをカバーします。 PoE の動作についても説明します。受電装置が接続されている場合、リンクはワイヤマップを通過しても、発熱したり、電圧が降下したり、ネゴシエーションに失敗したりする可能性があります。抵抗を備えた銅線ケーブル テスターと PoE 負荷テストを使用すると、単純なワイヤマップ ユニットでは見逃してしまう問題を明らかにすることができます。

• 継続性: 導電パスは確認されますが、ペアの形状や性能は確認されません。
• ワイヤーマップ: ピンの順序とシールドの連続性を確認し、スプリットペアを検出します。
• 長さとTDR: 距離に基づいて断線、短絡、不良終端を特定します。
• パフォーマンスとPoE: リンクが目的のアプリケーションをサポートできるかどうかを確認します。

構造化ケーブル配線プロジェクトでは、これらの層を順番に適用する必要があります。ワイヤーマップがクリーンになる前にリンクを認証しないでください。終端とパッチコードをチェックする前に、パフォーマンスの問題を追求しないでください。テスターが最も価値があるのは、失敗の理由を隠す単一の緑色の結果を生成する場合ではなく、シーケンスを短縮する場合です。

銅線テスターが構造化ケーブル配線プロジェクトに適合する場所

受け入れ作業を計画する実際的な方法は、銅線リンクのどこに通常注意が向けられているかを確認することです。以下のグラフは計画図を示すものであり、特定のサイトのベンチマークではありません。これは、プロジェクト チームがどのテスト機能に最も多くの時間を費やす必要があるか、またどのテスト機能がより簡単な機器で処理できるかを判断するのに役立つことを目的としています。

請負業者にとって、この表はテスト作業と引き継ぎ作業を区別するのに役立ちます。リンクは技術的には健全であっても、ポートのラベル、テスト記録、パッチ パネルのスケジュールが一致しない場合、紛争が発生する可能性があります。結果を保存し、クリーンな形式でエクスポートする銅線ケーブル テスターは、その摩擦を軽減します。また、障害が発生したリンクと、同じフロアにある正常な参照リンクとの比較も容易になります。

施設チームの場合、同じグラフは異なる購入パターンを示唆しています。チームは、移動、追加、変更のたびに完全な認定ユニットを必要としない場合があります。コンパクトなワイヤマップと長さテスターに​​加えて、リファレンス パッチ コードの小さなセットがあれば、ほとんどの日常チェックに対応できます。認証ユニットは、新築、大規模なアップグレード、またはクライアントが正式なレポートを必要とする場合に予約できます。この分割により資本予算が保護され、よりシンプルなテスターを迅速な応答に利用できるようになります。

流通業者や卸売業者にとって、このチャートは製品構成の指針となります。キーストーン ジャック、パッチ パネル、フェイスプレートを取り付けるお客様は、販売するカテゴリに一致するテスターが必要です。主に Cat6 および Cat6A リンクを使用する顧客は、ワイヤマップ、シールド導通、長さ、PoE チェックに関心を持つことになります。音声または低速制御配線に取り組んでいる顧客は、トーンと連続性をより重視する可能性があります。テスター クラスを 1 つだけ用意すると、市場の一方の端にギャップが生じます。

ハードウェアの接続はテスターの表示に影響します

銅線ケーブル テスターは、指定されたリンクではなく、存在するリンクを測定します。接続ハードウェアは電気経路の一部であるため、この区別は重要です。ねじりを戻しすぎて終端された Cat6 キーストーン ジャック、背面接続が緩んでいるパッチ パネル、またはプラグが損傷したパッチ コードはすべて、ケーブルの問題のように見える障害を引き起こす可能性があります。ケーブル経路を交換する前に、終端ポイントとパッチコードを確認してください。

キーストーン ジャックは、フィールド終端の一般的な弱点です。ジャックの定格は Cat6 または Cat6A ですが、性能はペア管理、導体の固定、および張力緩和によって異なります。明確なワイヤマップ表示と長さの読み取り機能を備えたテスターは、不良の終端とケーブルの断線を区別するのに役立ちます。長さが正しく、ワイヤーマップに問題がないにもかかわらず、パフォーマンス結果がわずかである場合、次にチェックするのは通常、バルク ケーブルではなく、ジャックとパッチ コードです。

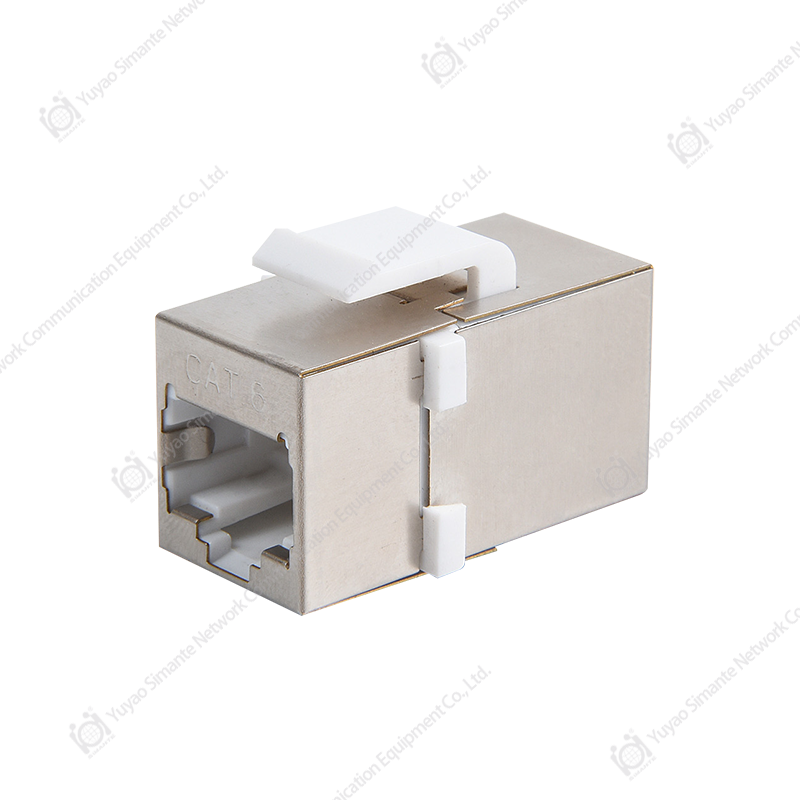

シールド付き、UTP、およびツールレスのバリアントの CAT6 キーストーン ジャック フィールド結果がバルク ケーブルではなく終端を示している場合は、シールド付き、UTP、ツールレス、およびアングル付き CAT6 ジャックを 110 または Krone IDC 終端と比較します。 製品を見る→

パッチ パネルは、リンクのもう一方の端でも同様の効果を作成します。高密度パネルは、正面から見るときれいに見えても、1 つのポートの背面終端が不十分である場合があります。テスターが単一ポートの障害を報告した場合、それを同じパネル上の隣接するポートと比較します。隣接するポートが同じパッチ コードと同じテスト セットアップで合格した場合、障害はテスターよりもパネル終端または水平ケーブルにある可能性が高くなります。

フェイスプレートと表面実装ボックスは機械部品ですが、リンクにも影響を与えます。ジャックに負担をかけるフェイスプレートや、曲げ半径を超えてケーブルを曲げるサーフェス ボックスにより、カバーを取り付けた後にのみ発生するリターン ロスの問題が発生する可能性があります。プロジェクトで許可されている場合は、最終アセンブリを配置してリンクをテストします。カバーを取り付ける前に銅線ケーブル テスターを使用すると、ケーブルをボックスに収めた後に現れる問題を見逃す可能性があります。

テスターと接続ハードウェアの両方を調達する購入者にとって、銅線システム全体を理解しているメーカーと協力することは役立ちます。ジャックの終端、パッチ パネルの配線、およびテスト制限について説明できるサプライヤーは、1 個あたりの価格のみを見積もるサプライヤーよりも役立ちます。これは、請負業者向けにキットを構築する卸売業者に特に当てはまります。キットには、現場で互換性のあるテスター、パッチコード、ジャック、パネルが含まれている必要があるためです。

PoE、シールドケーブル、およびワイヤーマップに表示されない障害

Power over Ethernet により、銅線テストの重要性は低下するどころか、ますます高まっています。低電力でデータを完全に伝送するリンクは、受電装置が電流を消費すると障害が発生する可能性があります。症状は微妙な場合があります。たとえば、カメラが夜間に再起動する、アクセス ポイントが負荷により低下する、PoE 電話があるポートでは動作するが別のポートでは動作しないなどです。基本的なワイヤマップ テスターでは、8 つの導体がすべて正しいことが示されても、原因を見逃している可能性があります。

よくある問題の 1 つは、抵抗の不均衡です。ペアの一方の導体の抵抗がその相手よりも高い場合、リンクは単純な導通チェックには合格しますが、PoE 負荷の下で過度の発熱または電圧降下が発生する可能性があります。抵抗測定と PoE 負荷テストを備えたテスターを使用すると、その状態を明らかにできます。もう 1 つの問題は、ケーブルが温まると抵抗が変化する、圧着または圧接接続が不十分であることです。これらの障害は静的テストでは発見することが難しいため、負荷を加えたり抵抗値を記録したりするテスターの方が有益です。

シールドケーブルは別の層を追加します。 F/UTP または S/FTP リンクでは、シールドはデータ導体ではありませんが、それでも連続性と適切な結合が必要です。ドレイン ワイヤの一方の端が開いている場合、リンクはワイヤマップを通過しても、電気的ノイズの多い環境では動作が低下する可能性があります。シールドの導通をチェックし、シールドの経路を特定できるテスターは、電磁干渉が懸念される産業現場、病院、および高密度の無線展開に役立ちます。

PoE では受け入れの質問も変更されます。チームは、リンクがケーブル配線カテゴリを満たしていることだけでなく、チャネルが設置された長さにわたって必要な電力クラスを供給できることも確認する必要がある場合があります。それは認定をスキップする理由にはなりません。受付手順にPoEチェックを追加し、その結果をリンクIDとともに記録する理由です。後でデバイスに障害が発生した場合、レコードには、リンクが負荷の下でテストされたかどうか、およびテスターが報告した内容が示されます。

請負業者にとって実際的なルールは単純です。PoE プロジェクトの唯一のツールとして導通テスターを使用しないことです。ワイヤマップ、長さ、抵抗、PoE 動作を表示できる銅​​線ケーブル テスターを使用し、比較用に正常であることがわかっている参照リンクを保持します。この参照リンクは、技術者に同じ条件下でのベースラインを提供するため、多くの場合、仕様の長いリストよりも役立ちます。

コールバックを減らすフィールド テスト手順

テスターの性能は、その周囲の手順によって決まります。次のシーケンスは、銅線リンクの実際のフィールド ルーチンです。これはプロジェクト仕様に代わるものではありませんが、チームが一貫した結果を生み出し、繰り返しの訪問を避けるのに役立ちます。

1. テストする前にリンク ID を確認してください。コンセントのラベル、パッチ パネルのポート、およびフロア プランを一致させます。間違ったポートで正しいテストを行っても、間違った結果が得られます。
2. 終端を検査します。ペアのねじれの解消、導体の設置、張力緩和、ジャック、パネル、フェイスプレートの曲げ半径を確認します。
3. 可能な場合は、最終的なパッチコードを使用してテストします。正常なリファレンスコードは、リンク障害とコード障害を区別するのに役立ちます。
4. 最初にワイヤーマップとシールド導通を実行します。パフォーマンス テストに進む前に、オープン、ショート、クロス ペア、およびスプリット ペアを解決します。
5. 長さと故障距離を確認してください。読み取り値を設計長およびケーブル ライブラリの設定と比較します。
6. カテゴリとアプリケーションに必要なパフォーマンス テストを実行します。結果をリンク ID とテスター設定とともに保存します。
7. リンクがデバイスに電力を供給するときに PoE チェックを追加します。結果を記録し、デバイス クラスまたは負荷状態を記録します。
8. 修復後に再テストします。失敗した結果をパスに編集しないでください。新しいレコードを作成して履歴を明確にします。

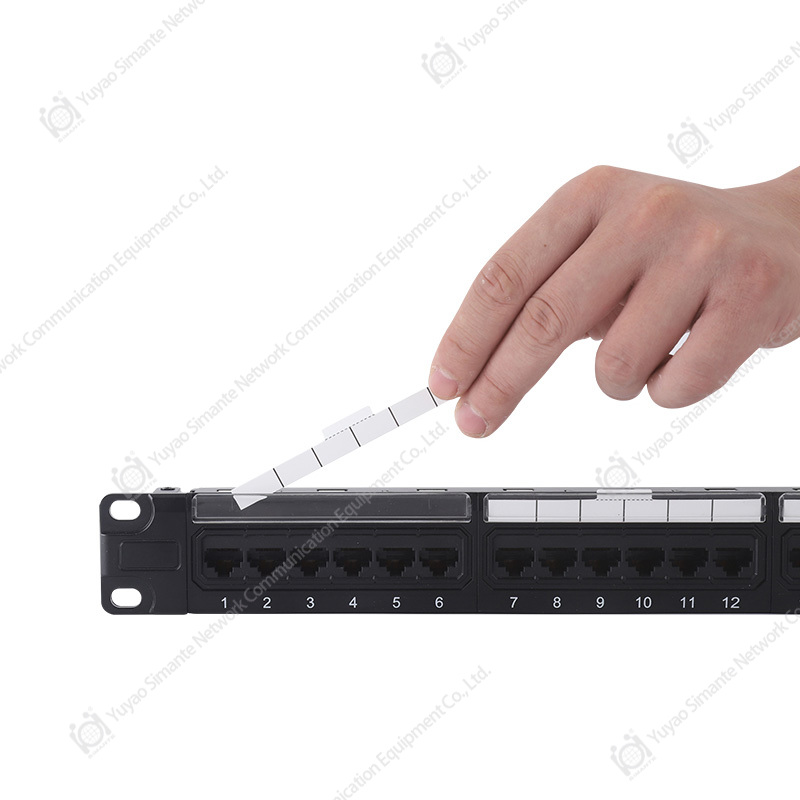

ラックマウント型構造化ケーブル配線用の CAT6 パッチ パネル ケーブル配線ハードウェアを一致させ、プロジェクト全体でセットアップをテストする場合は、0.5U ～ 2U UTP および 110/Krone IDC 終端を備えたシールド付き CAT6 パネルを確認してください。 製品を見る→

この手順は、プロジェクトで Cat6 ハードウェアと Cat6A ハードウェアが混在している場合にも役立ちます。テスターの設定、基準コード、およびリンク制限は、テスト対象のカテゴリと一致する必要があります。 Cat6 アダプタまたは Cat5e リファレンス コードを使用してテストされた Cat6A リンクは、間違ったセットアップに対して技術的に有効な結果を生成する可能性があります。アダプターと基準コードにラベルを付けておき、結果が床の他の部分と一致しないように見える場合はチェックしてください。

プロジェクト マネージャーにとって、最も価値のある成果物は、単一パスの結果ではありません。これは、何を、どのような設定で、誰が、いつテストしたかを示す一連の記録です。保管およびエクスポート機能を備えた銅ケーブル テスターがそれを可能にします。テスターに​​ストレージがない場合でも、チームはリンク ID、テスト タイプ、結果、修復メモを含む手動ログを保存する必要があります。ログは、後でリンクが疑問視されたときに請負業者を保護するものです。

販売代理店および請負業者向けの調達チェックリスト

銅線ケーブル テスターの購入は、技術的な決定であると同時に、調達上の決定でもあります。テスターに​​アダプター、ファームウェアのサポート、またはプロジェクトに必要なキャリブレーション パスが不足している場合、ユニットあたりの最低価格は誤解を招く可能性があります。次のチェックリストは、請負業者や販売代理店が現場での使用に影響する点についてオファーを比較するのに役立ちます。

• テスト機能: 実際のプロジェクトの組み合わせに対して、ワイヤーマップ、長さ、トーン、TDR、PoE、およびパフォーマンス能力を確認します。
• カテゴリのサポート: シールドされたバリアントを含む、Cat5e、Cat6、Cat6A、および Cat7 リンクの宣言されたサポートを確認してください。
• コネクタとアダプタの範囲: テスターが、その地域およびプロジェクトで使用されているプラグとアダプターを受け入れることを確認します。
• 校正とサービス: 校正間隔、サービスのターンアラウンド、ファームウェアのアップデートについてお問い合わせください。
• 結果管理: ストレージ、エクスポート形式、リンクのラベル付け、およびレポート ソフトウェアを確認します。
• フィールド耐久性: バッテリー寿命、ケース保護、ディスプレイの読みやすさ、動作温度を確認します。
• トレーニングとドキュメント: 新しい技術者向けのクイック スタート ガイドとトレーニング資料をリクエストしてください。
• サプライヤーサポート: メーカーまたは卸売業者が交換用アダプターとリファレンス コードを供給できるかどうかを確認してください。

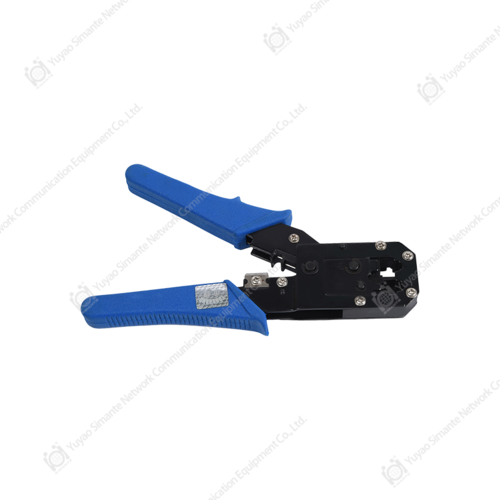

ネットワークケーブル配線用の圧着および終端ツール テスターとコネクタのニーズに合わせてケーブル キットを構築する場合は、8P モジュラー、90 度、および 180 度コネクタ用の圧着および終端ツールを確認してください。 製品を見る→

ディストリビュータの場合、テスターはケーブル接続キットの一部として評価される必要があります。このキットには、銅線ケーブル テスター、リファレンス パッチ コード、トーン プローブ、圧着工具、キーストーン ジャックとフェイスプレートの選択が含まれます。テスターのみを購入した請負業者は、後で付属品を求めて戻ってくる可能性がありますが、現地のプロジェクトの構成に一致するキットの方が販売しやすく、サポートも容易です。同じロジックが、複数の設置業者にサービスを提供する卸売業者にも当てはまります。つまり、製品の組み合わせには、一緒に移動するカテゴリとコネクタが反映されている必要があります。

メーカーやサプライヤーを比較するときは、テスターが何を測定し、何を測定しないかについて明確な説明を求めてください。優れたサプライヤーは、継続性、資格、認証を同義語として扱うのではなく、それらの違いを説明します。この種のサポートは収益を減らし、プロジェクト全体で信頼できるツールを必要とする請負業者との信頼を築きます。また、購入者は、決して使用されない機能に過剰な支払いをしたり、正式なレポートが必要なプロジェクトに対して過少購入したりすることを避けることができます。

銅線ケーブルテスターの購入時または使用時によくある間違い

テスターの問題のほとんどは、機器の欠陥によって引き起こされるものではありません。これらは、テスターとジョブの不一致、または制御されていないテスト設定によって発生します。以下の表に、よくある間違いと実際の修正方法を示します。

もう 1 つのよくある間違いは、高カテゴリのテスターが下位カテゴリの問題を自動的に解決すると仮定することです。認定テスターは役に立ちますが、過剰なねじれで終端されたジャックや接続が緩んだパッチ パネルを修正することはできません。テスターは症状を特定します。技術者はまだ仕上がりを修正する必要があります。だからこそ、機器の仕様と同じくらいトレーニングと明確な受け入れ手順が重要なのです。

購入者にとって、所有コストを無視することも間違いです。校正、アダプター、基準コード、修理、トレーニングはすべて、耐用年数にわたるテスターの実際のコストに影響します。校正やサポートができない低コストのユニットは、明確なサービス パスを持つ高コストのユニットよりもダウンタイムのコストが高くなる可能性があります。正しい比較には、フルキットとその背後にあるサポートが含まれています。

FAQ: 銅線ケーブルテスターに関する質問

銅線ケーブルテスターと認証者の違いは何ですか?

銅線ケーブル テスターは広義の用語です。これは、単純な導通チェッカー、ワイヤマップ テスター、トーンおよびプローブ キット、または認定ユニットを意味する場合があります。認証者は、指定されたケーブル規格に照らして測定し、正式なレポートを作成する特定のクラスのテスターです。プロジェクトで保証の引き継ぎやサードパーティによる承認が必要な場合、通常は認証者が適切なツールです。ジョブが障害発見または迅速なサービスチェックである場合は、より単純なテスターで十分な場合があります。

銅ケーブルテスターは壁の後ろの断線を見つけることができますか?

長さまたは時間領域の反射率測定機能がある場合は、はい。テスターはケーブルにパルスを送信し、反射に基づいて障害までの距離を推定します。読み取り値は伝播速度の設定とケーブルの種類によって異なるため、技術者は正しいケーブル ライブラリ エントリを選択する必要があります。距離の測定値は X 線画像ではなく推定値ですが、多くの場合、壁または天井のどの部分を開けるかを決定するのに十分です。

Cat6A およびシールドされたリンクのテスターは必要ですか?

受け入れているリンクに一致するテスターが必要です。 Cat6A リンクには Cat5e または Cat6 よりも厳しいパフォーマンス要件があり、シールドされたリンクにはシールドの連続性とボンディング チェックが追加されます。基本的なワイヤマップ テスターはピンの順序を確認できますが、リンクに十分なパフォーマンス ヘッドルームがあるかどうかはわかりません。プロジェクトを承認するには、そのカテゴリおよびシールド構成で評価されたテスターを使用してください。サービス作業の場合は、ワイヤーマップと長さテスターが障害位置を特定するのに役立つ場合があります。

リンクがワイヤーマップに合格しても PoE に失敗するのはなぜですか?

ワイヤマップは導体の順序と連続性をチェックしますが、抵抗、発熱、負荷の動作については完全には説明しません。リンクのピン順序は正しくても、高抵抗接続、不平衡ペア、または電流下で異なる動作をする損傷した導体が存在する可能性があります。抵抗測定と PoE 負荷テストを備えたテスターは、その状態を明らかにすることができます。受電装置が不安定な場合は、負荷がかかった状態でリンクをテストし、正常であることがわかっているポートと比較します。

銅線ケーブルテスターはどのくらいの頻度で校正する必要がありますか?

この間隔は、メーカー、テスターのクラス、プロジェクトの要件によって異なります。認定テスターは、その結果が正式な承認に使用される可能性があるため、通常、定義された校正サイクルを持っています。単純な導通テスターとワイヤーマップ テスターの場合、チェック プロセスが長くなったり、単純になったりする場合があります。推奨間隔についてはサプライヤーに問い合わせて、テスターに​​よる校正記録を保管してください。正常なリンク間で結果が一貫していないように見える場合は、ケーブルのせいにする前に、キャリブレーション コードと基準コードを確認してください。

請負業者は購入前にサプライヤーに何を尋ねるべきですか?

テスターが何を測定するのか、どのカテゴリーとシールドされたリンクをサポートしているのか、どのようなアダプターが含まれているのか、結果がどのように保存されるのか、校正とサービスがどのように処理されるのかを尋ねてください。優れたサプライヤーは、継続性、資格、認定を同じ機能として扱うのではなく、それらの違いを説明します。販売代理店または卸売業者の場合は、交換用アダプター、リファレンス コード、トレーニング資料が入手可能かどうか問い合わせてください。これらの詳細は、単一の見出しの仕様よりも重要です。

関連リソース

テスター機能と銅線システムの他の部分を比較したい購入者にとって、以下のサイト リソースは有用なコンテキストを提供します。これらは、カタログ リストではなく実用的な情報を必要とする請負業者、販売代理店、およびプロジェクト チーム向けに書かれています。

• 銅およびファイバー製品ラインの背後にあるメーカーの背景と生産能力について学びます。
• 銅線およびファイバー システムの構造化ケーブル製品の概要をお読みください。

銅線ケーブル テスターは、適切なジャック、パッチ パネル、パッチ コード、フェイスプレート、ツールなどの完全なケーブル キットの一部であり、それらがどのように連携するかを理解しているサプライヤーによってサポートされている場合に最も役立ちます。これが、テスト結果と信頼性の高い設置との間の実際的なつながりとなります。
