最良のフェイスプレート: ネットワーク インフラストラクチャ
を選択するときは、 フェイスプレート ネットワークのケーブル配線については、答えは簡単です。 地域の標準 (英国、米国、オーストラリア、またはドイツ) に一致し、必要なポート数 (通常は 1 ~ 4 ポート) を備えたモジュラー フェイスプレートを選択します。高品位 ABS プラスチックで製造され、一貫性を保つために完全に自動化されています。 ほとんどの商業用および住宅用の設置では、2 ポートのフェイスプレートが将来性と美観の最適なバランスを提供します。業界データに基づいて、カスタム構成のフェイスプレートを使用する施設では、次のようなケーブル管理の問題が軽減されます。 最大40% 一般的な固定構成のプレートを使用する場合と比較して。
このガイドでは、フェイスプレートの選択、使用、取り付けのための直接的で実用的なフレームワークを提供します。私たちは専門メーカーからの洞察を活用し、 10の通常生産ラインとカスタマイズ生産ライン を超える年間生産量 900万台 データに裏付けられた信頼性の高い推奨事項を確実に得ることができます。
最適なフェイスプレートの選び方
フェイスプレートの選択は、見た目の美しさを超えたものです。それには互換性、容量、品質が関係します。情報に基づいた意思決定を行うには、次の基準を使用してください。
1. ポート構成と拡張性
ポートの数によって、現在の機能と将来の拡張が決まります。製造施設からのデータは次のことを示しています 新しいビルドの 70% 以上が 2 ポートまたは 4 ポートのフェイスプレートを選択しています 最初に 1 つのポートだけが使用されている場合でも。この戦略により、将来のアップグレードの人件費が最大で削減されます。 50% .
- 1ポートフェイスプレート: ホーム オフィスや POS 端末など、単一デバイスの場所に最適です。
- 2ポートフェイスプレート: ワークステーションにとって最も一般的な選択肢で、1 つのデータ接続と 1 つの音声接続が可能です。

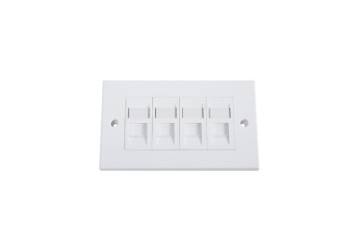

- 4ポートフェイスプレート: 会議室、AV セットアップ、または複数のネットワーク ドロップが必要な高密度の作業エリアに最適です。
Simante のような専門メーカーを利用すれば、次のことができます。 1 ~ 4 ポートを備えたフェイスプレートをカスタマイズ 、未使用の見苦しいブランクがなく、プレートが正確なケーブル数と一致するようにします。
2. 地域の標準と互換性
フェイスプレートは万能ではありません。地域の取り付け基準に準拠する必要があります。間違った規格を使用すると、不適切な取り付け、内部の露出、検査の不合格につながります。以下の表は主な規格の概要を示しています。
| 地域 | 標準 | 一般的なアプリケーション |
|---|---|---|
| イギリス | 英国規格 (BS 4662) | 住宅、商業オフィス |
| オーストラリア / ニュージーランド | オーストラリア/ニュージーランド標準 | データセンター、現代の住宅 |
| ドイツ / ヨーロッパ | ドイツ規格 | 産業用、商業用 |
| 米国 / アメリカ大陸 | アメリカンスタンダード | 企業オフィス、住宅 |
3. 材料の品質と製造の安定性
耐久性は交渉の余地がありません。高品質のフェイスプレートは難燃性の ABS プラスチック製です。高度な生産能力を備えたメーカーが一貫性を保証します。例えば、以下の設備が備わっている施設です。 全自動射出成形機 10台 そして 半自動ユニット20台 経時的な反りや変色を防ぐ公差を維持できます。 30 人を超えるフルタイムの技術スタッフがいる施設で製造されたフェイスプレートを探してください 製品が設計ソースからの厳格な品質基準を満たしていることを保証します。
フェイスプレートを効果的に使用する方法
フェイスプレートを正しく使用するには、ケーブルを接続するだけでは不十分です。それは、ケーブルの張力を適切に緩和し、信号の整合性を維持し、清潔で整理された作業スペースを作成することです。
キーストーン ジャックのベスト プラクティス
フェイスプレートは、キーストーン ジャック (RJ45、同軸、HDMI など) をホストするように設計されています。特に高速データのパフォーマンスを維持するには、常に ケーブルを適切に終端するためのパンチダウンツール 。不適切な終了の原因は次のとおりです。 物理層ネットワーク障害の 60% 以上 。日常使用中にキーストーン ジャックが外れないように、キーストーン ジャックがフェイスプレートにしっかりとカチッと収まることを確認してください。
効率を高めるためのラベル付け
重要だが見落とされがちな使用上の側面は、ラベル付けです。 書き込み可能領域のあるフェイスプレートを使用するか、標準化されたアイコン挿入を採用すると、トラブルシューティング時間が平均 30% 短縮されます。 大規模な導入の場合は、ネットワーク ラックの前面プレート ラベルとパッチ パネル ラベルを調整して、シームレスなマッピング システムを作成します。
フェイスプレートの取り付け方法: ステップバイステップガイド
取り付けは簡単ですが、精度が必要です。これらの手順に従うと、フラッシュ、安全、およびコードに準拠したインストールが確実に行われます。
- ケーブルを準備します。 壁の開口部からネットワーク ケーブルを引き出します。必要に応じて再終端できるように、少なくとも 8 ~ 10 インチのたるみを残してください。
- Keystone Jack を終了します。 ケーブルのジャケットを剥がし、パンチダウン ツールを使用して、T568A または T568B 規格に従ってワイヤを終端します。 ケーブルのもう一方の端との整合性を確保してください。
- ジャックをフェイスプレートに固定します。 終端されたキーストーン ジャックを、明確なカチッという音が聞こえるまでフェイスプレートのポート開口部にはめ込みます。
- ウォールボックスに取り付ける: フェイスプレートをウォールボックス (または低電圧ブラケット) と位置合わせします。付属のネジを使用して、フェイスプレートを固定します。締めすぎないでください— 過度にトルクを与えると、フェイスプレートに亀裂が入ったり、歪んだりして、美観に影響を与える可能性があります。
- 接続性のテスト: 取り付け後、ケーブル テスターを使用して導通と適切なピン構成を確認します。このステップにより、インストールが成功したことが確認されます。
特定の色やポート数が必要なカスタム インストールの場合は、専門メーカーが提供することができます。 1 ~ 4 ポートを備えたカスタムメイドのフェイスプレート 既存のインフラストラクチャとシームレスに統合され、アダプターや変更を必要とせずにプロフェッショナルな仕上がりを保証します。
フェイスプレートに関するよくある質問
よくある質問に対処することで不明な点が明確になり、自信を持って購入または設置を決定するのに役立ちます。
標準フェイスプレートとカスタムフェイスプレートの違いは何ですか?
標準フェイスプレートのポート構成は固定されています。メーカーが提供するようなカスタムフェイスプレート 10の専門生産ライン 、に合わせて調整できます 特定のポート数 (1 ~ 4) と色 、独自の建築要件またはブランド要件に適合します。カスタム ソリューションは、均一性と特定の機能が重要な大規模プロジェクトで好まれることがよくあります。
1 つのフェイスプレートに異なるタイプのジャックを混在させることはできますか?
はい。モジュール式フェイスプレートの主な利点の 1 つは、その柔軟性です。プレートがキーストーン フォーム ファクターをサポートしている場合、RJ45 データ ジャック、HDMI、USB、または同軸ジャックの組み合わせを同じ前面プレートに取り付けることができます。これは、AV 会議室やホーム シアターのセットアップに特に役立ちます。
製造品質は長期的なパフォーマンスにどのような影響を及ぼしますか?
メーカー製フェイスプレート 10名以上のエンジニアと30名以上の常勤技術者 設計段階で品質を確実に組み込むことができます。利用施設 全自動射出成形機 一貫した寸法と材料強度を備えたフェイスプレートを製造し、紫外線暴露による脆化や長年の使用後の不適切なフィットなどの問題を防ぎます。を超える年間生産量の安定性 900万台 これは成熟した信頼性の高い生産システムの証です。
フェイスプレートはすべてのウォールボックスと互換性がありますか?
いいえ。互換性は地域の標準によって決まります。英国標準のフェイスプレートは、米国標準のウォールボックスには適合しません。国の電気およびネットワークの取り付け規格に適合するフェイスプレートを選択することが重要です。専門のプロバイダーが英国、オーストラリア、ドイツ、アメリカの市場向けに特化したバリエーションを提供しており、完璧なフィット感を保証します。
