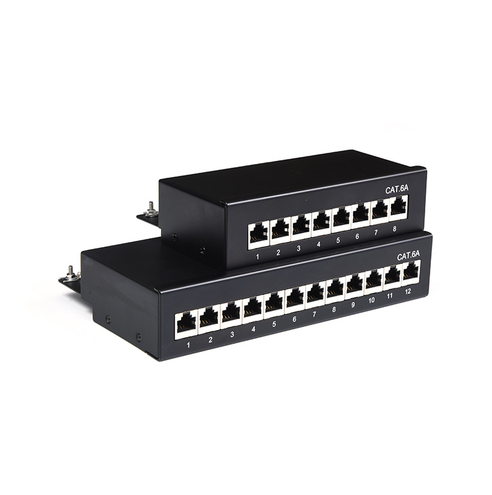

適切なサイズを選ぶ パッチパネル は主にラックスペース、ポート密度の要件、将来の拡張計画によって決まります。標準サイズは通常「U」(ラック ユニット) で測定され、最も一般的なのは 1U 24 ポート パッチ パネルまたは 2U 48 ポート パッチ パネルです。パッチ パネルを選択するときは、まず、現在および今後 2 年間に予想されるデータ ポイントの合計数を計算し、20% の冗長マージンを確保します。次に、ラックの奥行きと幅がネットワーク パッチ パネルと互換性があることを確認します。最後に、ケーブルのタイプ (Cat6 または Cat6A など) に基づいて適切なケーブル管理スペースを選択し、効率的なデータセンターのケーブル管理を実現します。
ネットワーク アーキテクチャにおけるパッチ パネルの中核的な役割を理解する
最新のデータセンターや企業 LAN では、 パッチパネル は物理的な接続集約ポイントであるだけでなく、ネットワークの柔軟性の基礎でもあります。スイッチング機器から水平ケーブルを切り離すことで、メンテナンスの困難さを大幅に軽減します。
- 見た目にも美しいケーブル管理: ラック内の「蜘蛛の巣」効果を回避します。
- 機器の保護: スイッチ ポートの頻繁な抜き差しによるハードウェアの損傷を軽減します。
- Clear Logic: タグ管理システムと連携して、ネットワーク障害の場所を迅速に特定します。
パッチ パネルのサイズを選択するための 3 つの重要な寸法
1. ポート密度とスペース使用率
物理的な寸法はラックの容量に直接影響します。
1Uの高さ: 中小規模のオフィスまたはエッジ コンピューティング ノードに適しており、通常は 24 ポートを提供します。ラックの高さが制限されている場合は、高密度 (1U 48 ポートなど) のシールド付きパッチ パネルを選択することをお勧めします。
2U以上: コアサーバールームに適しており、背面での大規模なケーブルの結束と配線が容易になります。
2. ケーブル規格と物理的互換性
パッチ パネルの寸法には、前面の幅だけでなく、背面のケーブル管理ラックの奥行きも含まれます。
Cat6A の要件: Cat6A ケーブルは厚みがあり、曲げ半径が大きいため、背面ケーブル管理ラックを備えたモデルを選択することをお勧めします。これにより、より多くの深度空間が占有されますが、信号伝送が物理的な圧縮の影響を受けないようになります。
モジュール式と固定式: モジュール式パッチ パネルにより、光ファイバーと銅線ケーブルの混合設置が可能になり、サイズの柔軟性が向上します。
3. 冗長性と将来の拡張性
プロフェッショナル ネットワーク プランは、当面のニーズに限定されるべきではありません。
予備率: ネットワーク パッチ パネルのサイズを決定するときは、「実際のポート数 ÷ 0.8」の式を使用して合計ポート要件を計算することをお勧めします。
放熱スペース: 密集したケーブル配線は空気の流れを妨げる可能性があります。高密度導入では、熱放散を最適化するために、パッチ パネル間に適切なブランク パネルを確保する必要があります。
パッチパネル選択ガイド
迅速な決定を支援するために、シナリオベースのパッチ パネル選択戦略を次に示します。
| シナリオの種類 | 推奨されるポート数: | 推奨サイズ: | 主な考慮事項: |
| 小規模な家庭/オフィス | 12～24ポート | 1Uまたは壁掛け | 省スペースで設置も簡単。 |
| 中堅企業支店 | 48～96ポート | 1U高密度 | 強力および弱い電流干渉シールド (シールド タイプを選択)。 |
| 大規模データセンター | 500ポート以上 | 2U/4Uモジュラー | メンテナンス頻度が高い。ホットスワップと高速タグ付けのサポートが必要です。 |
ケーブル配線のパフォーマンスを最適化するための専門的なアドバイス
適切なサイズを選ぶ is only the first step. To maximize patch panel performance, pay attention to the following details:
一致するケーブル マネージャー: 水平ケーブルマネージャーはパッチパネルの比率と一致する必要があります。一般に、ケーブルを滑らかに曲げてリターンロスを低減するために、1U パッチ パネルごとに 1U のケーブル マネージャーを配置することをお勧めします。
色分けとラベル: 内部ネットワーク、外部ネットワーク、音声信号を区別するには、異なる色のパッチ パネル モジュールを使用します。明確なラベル システムにより、トラブルシューティングの時間を 50% 以上短縮できます。
シールドと接地: シールドされたパッチ パネルを選択した場合は、その内蔵接地バスバーがラックの接地システムに接続されていることを確認してください。そうしないと、耐干渉性能が大幅に低下します。
サイズ選択は基本的に「現在のコスト」と「将来のメンテナンスの難易度」のバランスで決まります。パッチ パネルが小さすぎると、後でケーブル管理がさらに面倒になります。一方、盲目的に特大のパネルを追求すると、高価なラック スペースが無駄になります。
