ケーブルマネージャーの使い方は？

ケーブルマネージャーの目的

あ ケーブルマネージャー は、サーバー ラックまたはネットワーク エンクロージャ内でケーブルを整理、配線、固定するために設計されたハードウェア アクセサリです。使用するには、イーサネット、ファイバー、または電源ケーブルを指定された水平または垂直チャネルに通し、面ファスナー ストラップまたは一体型フィンガーで固定するだけで、適切な曲げ半径とエアフローが維持されます。これを取り付けるには、付属のケージ ナットとネジを使用してケーブル マネージャーをサーバー ラックの垂直取り付けレールに取り付けます。通常、水平マネージャーの場合は 1U (1.75 インチ) の垂直スペースを占有し、垂直ユニットの場合はサイド レールに取り付けられます。

主な目標は 2 つあります。 急な曲がりや電磁干渉による信号劣化を防ぐため そして ケーブルの絡みによる空気の流れの障害を排除し、冷却効率を最大化します。 。高密度データセンターでは、適切なケーブル管理により、冷却コストを最大 15% 削減し、トラブルシューティング時間を 50% 以上短縮できます。

Cable Manager の使用方法: 実践ガイド

ケーブル マネージャーを効果的に使用することは、単にワイヤーをチャンネルに詰め込むだけではありません。これには、スケーラビリティ、保守性、ネットワークの整合性を確保するための戦略的計画が含まれます。以下に、水平ケーブル マネージャーと垂直ケーブル マネージャーの両方を利用するための実際的な手順を示します。

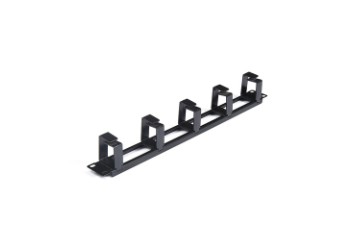

水平ケーブルマネージャー (1U または 2U)

通常、パッチ パネルまたはスイッチの間に設置される水平マネージャーは、フロントサイド パッチ適用のプライマリ配布ポイントとして機能します。

• ルーティング: スイッチ ポートからマネージャの前面の「フィンガー」または覆われたダクトを通してパッチ コードを配線します。露出したたるみを最小限に抑えるために、ケーブルがマネージャーから直接隣接するパッチ パネル ポートに接続されていることを確認します。
• 曲げ半径保護: 光ファイバー ケーブルの場合、曲げ半径が 30 mm (1.18 インチ) を下回らないようにしてください。この半径を維持するには、管理者が提供する指定されたスプールまたは湾曲したフィンガーを使用してください。 曲げ半径を超えるとマイクロベンドが発生し、入射ごとに最大 0.5 dB まで減衰が増加する可能性があります。
• 分離: 物理的なストレスや干渉を防ぐために、銅線 (Cat6/Cat6a) ケーブルをファイバー ケーブルから分離します。ほとんどのマネージャーには、個別のゾーンを作成できる取り外し可能なカバーが付いています。

垂直ケーブルマネージャー (フィンガーダクト)

垂直マネージャーはラックの側面に取り付けられており、スイッチ、サーバー、またはバックボーン インフラストラクチャに接続する上から下までの大量のケーブル配線を処理します。

• バックボーンルーティング: 垂直マネージャーを使用して、複数の水平マネージャーからのケーブルを集約します。ケーブルをラックの前面から背面または側面のチャネルに配線して、アクティブな機器に接続します。
• スラック管理: 余ったケーブル長は、機器の後ろに巻き付けるのではなく、垂直マネージャーに保管してください。 研究によると、垂直マネージャーで適切なスラック管理を行うと、ルーズバンドルと比較してエアフローの制限が最大 20% 軽減されます。
• ラベル表示: あlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.

Cable Manager をインストールする方法: ステップバイステップ

設置は単純な機械プロセスですが、ラックの構造的完全性と設置の寿命を確保するには精度が重要です。 4 ポスト サーバー ラックまたは 2 ポスト ネットワーク ラックのどちらを使用している場合でも、次の手順が適用されます。

ステップ 1: 取り付け位置を決定する

水平マネージャーの場合、通常、アクティブなコンポーネントの間にインストールされます (例: U1 のスイッチ、U2 のケーブル マネージャー、U3 のパッチ パネル)。垂直マネージャーの場合、多くの場合、ペア (左右) でラック フレームの側面に取り付けられます。

ステップ 2: ラック レールを準備する

ラックで角穴 (サーバー ラックに一般的) またはネジ穴 (テレコム ラックに一般的) が使用されているかを確認します。四角穴の場合は、指定された取り付けスペースにケージナットを挿入します。 滑りを防ぐために、ケージ ナットがレールの内側にあるスプリング クリップの方向に向いていることを確認します。

ステップ 3: ユニットを固定する

あlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— 特に高密度プラスチックユニットの場合、締めすぎるとネジ山が剥がれたり、シャーシが歪んだりする可能性があります。

Cable Manager に関する FAQ: 一般的な懸念事項への対処

以下は、ケーブル管理に関して最もよくある質問と、業界のベスト プラクティスおよび製造基準に基づいた正確な回答です。

1.「レーサーバー」と「フィンガーダクト」の違いは何ですか?

あ lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, 優れた曲げ半径制御を提供し、隣接するケーブルを妨げることなく個々のケーブルを移動できます。

2. ケーブルマネージャーとアクティブな機器の間にどのくらいのスペースを空ける必要がありますか?

理想的には、1U ケーブル マネージャーをすべてのパッチ パネルまたはスイッチのすぐ隣 (上または下) に設置します。高密度のファイバーを設置する場合、多くの場合、2U マネージャーが推奨されます。 マネージャーのドアの前に 1 インチ (25 mm) の隙間を維持することで、前後の冷却システムに適切な空気の流れが確保されます。

3. 高密度ファイバーにプラスチック製のケーブルマネージャーを使用できますか?

はい。ただし、プラスチックが難燃性定格 (UL 94V-0) であることを確認する必要があります。 Simante が製造するような高品質のプラスチック マネージャーは、構造の完全性を維持しながら高密度の繊維を処理できるように設計されています。 耐震認定が必要な施設では、引張強度が高い (通常は耐荷重が 500 ポンドを超える) ため、金属製の垂直マネージャーが推奨されます。

4. ケーブルマネージャーにはカスタムサイズがありますか?

あbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10の通常生産ラインとカスタマイズ生産ライン そして 全自動射出成形機 10台 、データセンターの美的および空間的要件に正確に一致するように、特定の深さ、色 (黒、白、カスタム RAL コードなど)、および素材でマネージャーを作成できます。当社の施設は安定した年間生産量を超えています。 900万台 、大規模な展開のためのスケーラビリティを確保します。

なぜ品質が重要なのか: エンジニアリングとサポート

高品質のケーブル マネージャーを選択すると、総所有コストに影響します。性能の低いユニットには、ケーブルのジャケットや時間の経過とともに脆くなるプラスチックを損傷する鋭いエッジがある場合があります。シマンテのアプローチは、成熟した研究開発システムを通じて設計ソースでの品質の保証を保証します。

の専任チームと 10名以上のエンジニアと30名以上のフルタイム技術スタッフ 、私たちは継続的な改善に重点を置いています。私たちの工場が利用しているのは、 全自動射出成形機 10台 and 20 semi-automatic units フィンガー間の間隔などの重要な寸法の一貫性を確保するため (高密度 RJ45 ジャックに対応するために通常は 1.2 インチ)。

Simante は、顧客の要件を確実に満たすために、顧客に特化した統合ソリューションを提供します。シンプルな 1U 水平マネージャーが必要な場合でも、ハイパースケール データセンター向けの複雑なカスタム垂直ソリューションが必要な場合でも、高度なケーブル マネージャー ファクトリ インフラストラクチャは、設計から納品までプロジェクトをサポートします。

• 生産能力: 年間900万個の大量調達に対応。
• あutomation: 8台の自動設置機械が安定した組立品質を保証します。
• カスタマイズ: 設計、開発、販売、サービスを統合した完全なネットワーク ケーブル ソリューション。

信頼できるメーカーの設計されたケーブル管理に投資することで、ネットワーク インフラストラクチャがライフサイクル全体にわたって拡張性、保守性、効率性を維持できるようになります。
