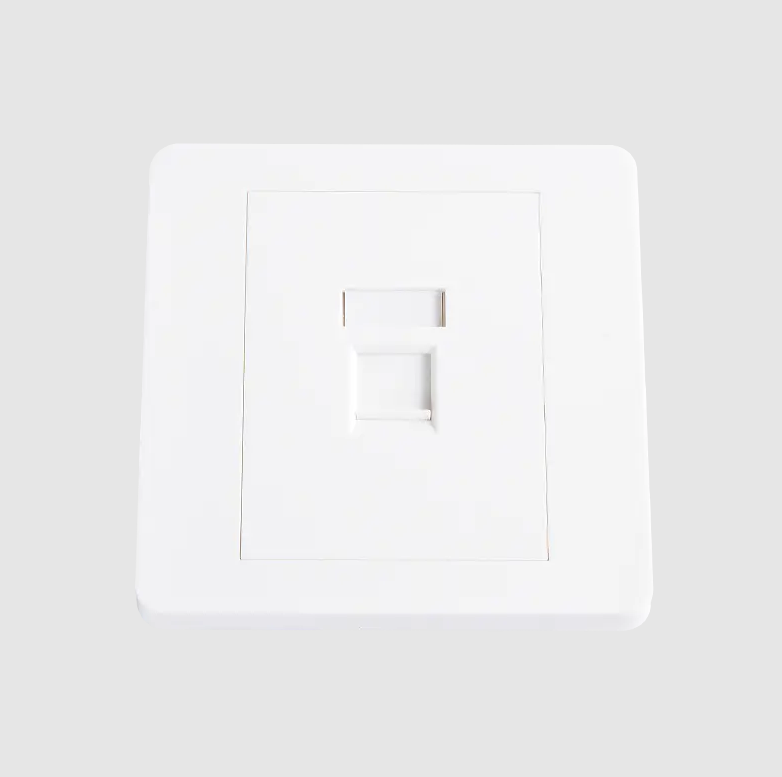

あ ネットワークフェイスプレート は、家庭、オフィス、データセンターに設置される壁取り付けパネルで、イーサネットや光ファイバーなどのネットワーク ケーブルを構造化されたケーブル システムに接続するためのクリーンで安全なインターフェイスを提供します。これは、壁内配線の目に見えるエンドポイントとして機能し、内部配線をユーザー側のポートにリンクするキーストーン ジャックまたはモジュールを受け入れます。ネットワーク フェイスプレートは、ケーブルを露出したり緩く終端したままにするのではなく、接続を整理して保護しながら、プロフェッショナルな仕上がりを提供します。前面プレートは、単一ポートから 6 ポート以上の構成があり、構造化されたネットワークの設置において基本的なコンポーネントとなります。
とは何ですか ネットワークフェイスプレート
あ network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.
フェイスプレートは、住宅ネットワーク、商用 IT インフラストラクチャ、および産業環境で使用されます。これらは、壁に埋め込まれたウォール ボックス (バック ボックスとも呼ばれる) に設置され、インスタレーションに完成した外観を与えます。主な違いは、フェイスプレート自体がワイヤを終端しないことです。その機能は、 キーストーンジャック フェイスプレートのポートに挿入します。
一般的なアプリケーションには次のものがあります。
- オフィスや家庭のイーサネット データ コンセント
- 電話接続ポイント
- 壁の光ファイバー終端パネル
- あudio/video signal distribution in conference rooms
- スマート ビルディングの USB および HDMI 壁コンセント
主な種類 ネットワークフェイスプレートs
ネットワーク前面プレートにはいくつかの異なるタイプがあり、それぞれが異なるケーブル規格、ポート数、設置環境に適しています。違いを理解することは、特定のプロジェクトに適切な選択を確実に行うのに役立ちます。
1. キーストーンフェイスプレート (モジュラーフェイスプレート)
最も広く使用されているタイプ、 キーストーンフェイスプレート スナップイン形式で交換可能なキーストーン ジャックを受け入れます。このモジュール性により、挿入されたモジュールを変更するだけで、同じフェイスプレートでイーサネット (カテゴリー5e、猫6、キャット6A)、同軸、ファイバー、USB、または HDMI ジャックをサポートできます。ポート数の範囲は通常、フェイスプレートあたり 1 ～ 6 ポートです。
キーストーン フェイスプレートは、壁のコンセント全体を交換することなく将来のアップグレードが可能であり、キーストーン ジャックのみを交換する必要があるため、商業施設で好まれています。
2. 固定ポートのフェイスプレート
固定ポートのフェイスプレートには、プレートに直接組み込まれた取り外し不可能なポートが統合されています。これらは、従来の電話設備や低コストの住宅プロジェクトでは一般的です。キーストーン タイプよりも柔軟性に劣りますが、多くの場合、ケーブル タイプが変更されない使い捨ての導入ではより経済的です。
3. 光ファイバーのフェイスプレート
これらのフェイスプレートは光ファイバーケーブル用に特別に設計されており、LC、SC、ST、または MTP/MPO アダプターを収容します。これらは、データセンター、大学キャンパス、企業バックボーンなどの高速環境で使用されます。 データ伝送速度は10 Gbpsを超えます 。ファイバの前面プレートは、光コネクタを埃や物理的損傷から保護する必要があるため、通常はダスト キャップやシャッター付きポートが組み込まれています。
4. 表面実装フェイスプレート
古い建物、コンクリート構造物、仮設設備など、壁に切り込むことが現実的でない場合、表面実装面板は壁面に埋め込まれるのではなく、壁面に直接取り付けられます。これらにはバックボックスが組み込まれており、見た目は若干目立つものの、簡単に取り付けることができます。
5. フロアボックス/床下フェイスプレート
オープンプランのオフィスや会議室で使用されるフロア ボックスのフェイスプレートは、高床またはコンクリートの床に設置されます。壁配線なしで、デスクレベルでデータ、電源、AV 接続を提供します。ワンフロアボックスに収容可能 4～12ポート 、イーサネット、電源、マルチメディアコンセントを 1 つのユニットに組み合わせています。
6. マルチメディア / コンビネーションフェイスプレート
マルチメディア フェイスプレートは、RJ45 イーサネット ポート、HDMI、USB-A、3.5 mm オーディオ ジャックの組み合わせなど、混合信号タイプに 1 つのプレートで対応します。これらは、1 つのコンセント位置に複数の接続タイプが必要な現代の会議室、教室、ホームシアター設定で特に人気があります。
一般的なネットワーク フェイスプレート タイプの比較
| 種類 | ポートの柔軟性 | 一般的な使用方法 | インストール | 共通ポート数 |
|---|---|---|---|---|
| キーストーン (モジュラー) | 高 | オフィス、家庭、企業 | 壁内 | 1～6 |
| 固定ポート | 低い | 住宅、電話 | 壁内 | 1-2 |
| 光ファイバー | 中 | データセンター、キャンパス | 壁内 / surface | 1～4 |
| 表面実装 | 中 | 後付け、コンクリート壁 | 表面 | 1～4 |
| フロアボックス | 高 | オープンプランのオフィス | 床下 | 4～12 |
| マルチメディア | 高 | 教室、AV室 | 壁内 / surface | 2～6 |
ネットワークフェイスプレートシステムの主要コンポーネント
あ complete faceplate installation involves several components working together:
- フェイスプレート本体 : UKシングル(86×86mm)、UKダブル(86×146mm)、US 1連/2連フォーマットなどの標準サイズの外板
- キーストーンジャック : Cat5e、Cat6、Cat6A、またはファイバー ケーブルを終端し、RJ45 プラグまたはファイバー コネクタを受け入れるスナップイン モジュール
- バックボックス/ウォールボックス : 壁の内側に取り付けられた凹型ハウジングで、フェースプレートがネジで固定されています。
- ポートのラベル/アイコン : データ、音声、または AV ポートを区別するための、色分けまたはテキストラベルの識別マーカー
- ダストキャップ : 未使用ポートの保護カバー、特に光ファイバー用途で重要
ネットワークフェイスプレート 規格とケーブルカテゴリ
ネットワーク前面プレート設置のパフォーマンスは、その内部で使用されるケーブル配線とキーストーン ジャックによって決まります。フェイスプレートは、導入されるケーブル カテゴリに一致する必要があります。
- Cat5e : 100MHz で最大 1 Gbps をサポート。ほとんどの住宅用および基本的な商用ネットワークに適しています
- Cat6 : クロストーク性能が向上し、250MHz で最大 1 Gbps をサポートします。現代のオフィス展開で広く使用されています
- Cat6A : までサポート 500MHzで10Gbps ;高密度環境とPoEアプリケーションに必要
- 猫8 : までサポート 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- ファイバー (OM3/OM4/OS2) : 長距離で 10G ～ 100G をサポートします。ファイバー固有のキーストーンアダプターが必要です
TIA-568 (北米) や ISO/IEC 11801 (国際) などの標準化団体は、認定された構造化ケーブル配線を実現するためにフェイスプレートとジャックが満たさなければならないチャネル性能要件を定義しています。
適切なネットワーク フェイスプレートを選択する方法
正しいフェイスプレートの選択は、いくつかの実際的な要因によって決まります。
ポート数
各場所で必要な接続の数を決定します。標準的なデスクワークステーションには通常、次のものが必要です。 2ポート (データ 1 つ、スペアまたは音声 1 つ)、教室用 AV ステーションには 4 ～ 6 ポートが必要な場合があります。壁の貫通を管理しやすくするために、過剰な指定を避けてください。
設置環境
新築または改修の場合、壁内キーストーン面プレートは最もきれいな仕上げを提供します。壁配線が不可能な既存の建物の場合、表面実装オプションを使用すると、ケーブルを壁に通す必要がなくなります。産業環境および屋外環境では、防塵および防湿機能を備えた IP 定格 (IP44 または IP55 など) のフェイスプレートが必要です。
ケーブルの種類と速度の要件
キーストーン ジャックを、使用するケーブル カテゴリに合わせてください。 Cat5e インフラストラクチャに Cat6A ジャックを設置すると投資が無駄になりますが、Cat6A 設置環境に Cat5e ジャックを取り付けるとアウトレットでパフォーマンスのボトルネックが生じます。最も弱いリンクがチャネルの最大速度を決定します。
あesthetic and Regulatory Standards
医療施設や政府施設などの規制された環境では、フェイスプレートが特定の色分け基準または耐火壁アセンブリ要件に準拠する必要がある場合があります。商業スペースでは、インテリア デザインの基準に合わせて一貫した仕上げ (白、アイボリー、またはブラッシュド スチール) を指定することがよくあります。
ネットワーク フェイスプレートとパッチ パネル: 主な違い
あ common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:
- フェイスプレート : ユーザーエンドポイント (机、壁、床) にインストールされます。場所ごとに 1 ～ 6 個のポートを提供します。エンドデバイスを壁内ケーブルに接続します
- パッチパネル : ネットワークラックまたは通信室に設置されます。すべての壁内ケーブル配線を統合します (多くの場合、 パネルあたり 24 ～ 48 ポート );パッチコードを介してスイッチに接続します
フェイスプレートとパッチ パネルは一緒になって、構造化されたケーブル配線チャネルの両端を形成し、その間を壁内水平ケーブルが通っています。
実践的なインストールのヒント
適切に設置すると、パフォーマンスと寿命の両方が保証されます。
- あlways leave ケーブルのたるみは30cm以上ある ジャックが故障した場合に再終端できるようにバックボックス内にあります
- ペアのツイストをキーストン ジャックの終端点にできるだけ近づけて維持します。13 mm (0.5 インチ) を超えるツイストを戻すと、Cat6 および Cat6A のパフォーマンスが低下します。
- 一貫した番号付けスキームを使用して、前面プレートと対応するパッチ パネル ポートの両方で各ポートに明確なラベルを付けます (例: F1-D1 = フロア 1、デスク 1)。
- 未使用のキーストーン スロットにダスト キャップを使用して、バック ボックス内にゴミが蓄積するのを防ぎます。
- ファイバーの取り付けの場合は、テストする前に適切なツールを使用してすべてのコネクタを清掃してください。汚染されたファイバー端は、 ファイバーリンク障害の主な原因
- 完成した各コンセントをケーブル認証者(導通テスターだけでなく)でテストして、チャネルが必要なTIAまたはISO規格を満たしていることを確認します
