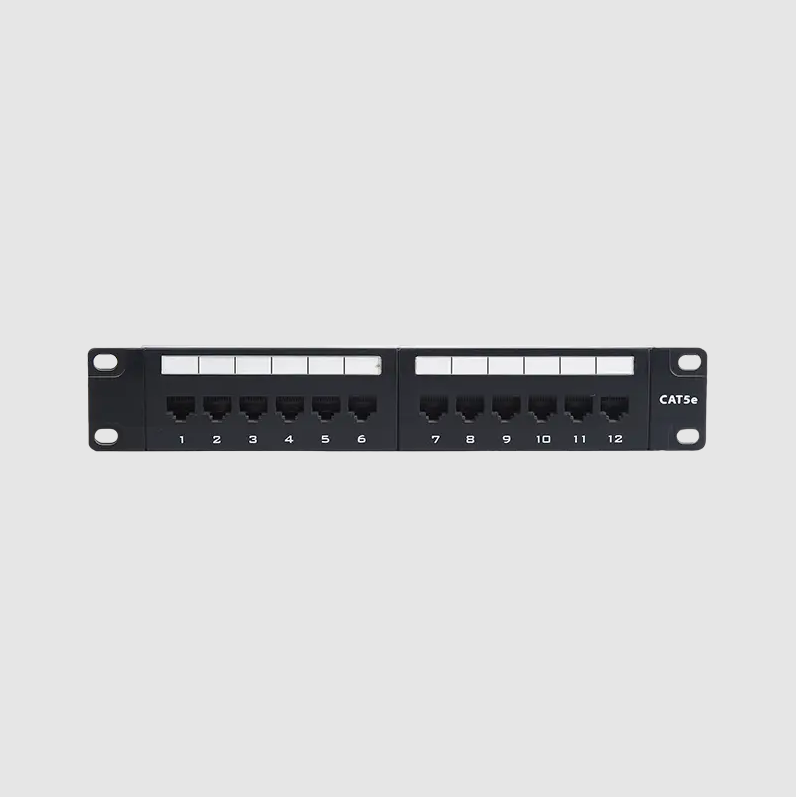

の速度 Cat5e パッチパネル 主に、Cat5e 標準のリンク パフォーマンスを完全にサポートしているかどうかによって決まります。 Cat5e パッチ パネルは、適切な設置と認定製品を使用すると、100MHz のリンク帯域幅で 1000Mbps (ギガビット イーサネット) のデータ伝送速度を安定してサポートでき、ほとんどの企業 LAN、監視システム、および中小規模のデータ通信シナリオのニーズを完全に満たします。
Cat5eパッチパネルでサポートされる実際の伝送性能
標準の観点から見ると、 Cat5e パッチパネル は「速度」のみを決定するデバイスではなく、パーマネント リンクの重要なコンポーネントです。 TIA/EIA-568 規格によると:
- 定格帯域幅: 100MHz
- 最大サポートレート: 1000BASE-T (1Gbps)
- 単一リンクの最大長: 100 メートル (パッチコードを含む)
Cat5e パッチ パネルがリターン ロス、近端クロストーク (NEXT) などの基準を満たしている限り、ギガビット ネットワークのパフォーマンスのボトルネックになることはありません。
ギガビット ネットワークにおける Cat5e パッチ パネルのパフォーマンス
実際の展開では、Cat5e パッチ パネルは次のシナリオでよく使用されます。
- オフィスの構造化配線システム
- エンタープライズ アクセス レイヤ スイッチのケーブル配線
- セキュリティ監視および低圧機器室
- 学校やホテルなどの中小規模のネットワーク
一般的なオフィス ネットワークを例に挙げます。 Cat5e パッチ パネル Cat5e ネットワーク ケーブルをギガビット スイッチに使用すると、測定された内部ネットワーク ファイル転送速度は 900Mbps 以上に達し、ギガビット環境では Cat6 パッチ パネルとほとんど区別がつきません。
Cat5e パッチ パネルと Cat6 パッチ パネルの速度比較
| 比較項目 | Cat5e パッチ パネル | Cat6 パッチ パネル |
| 定格帯域幅 | 100MHz | 250MHz |
| 共通速度 | 1Gbps | 1Gbps / 10Gbps（短距離） |
| 100mギガビットのサポート | 安定した | 安定した |
| 10Gbpsのサポート | 推奨されません | ≤55メートル |
| コスト | 下位 | より高い |
パッチパネルを選択する際、多くのユーザーは Cat5e と Cat6 の違いを気にします。ギガビット ネットワーク環境では、Cat5e パッチ パネルの速度が完全に十分であることがわかります。主な違いは、将来的に 10Gbps にアップグレードできる可能性があることです。
Cat5e パッチパネルの速度に影響を与える主な要因
Cat5e パッチ パネルを使用する場合でも、次の要因が最終的なネットワーク パフォーマンスに直接影響します。
- 終端プロセス: 不適切な配線によりクロストークが大幅に増加します。
- パッチパネルの品質: Fluke のテストと認証に合格していますか?
- 全体的なリンク互換性: ネットワーク ケーブル、モジュール、およびパッチ コードはすべて Cat5e 以降である必要があります。
- 施工環境：強い電気干渉や過度の曲げを避けてください。
たとえば、Cat5e パッチ パネルを使用する場合でも、銅被覆アルミニウム ケーブルを使用するリンクでは、スループットが 10% ～ 20% 低下することがよくあります。
Cat5e パッチ パネルは現在の導入に適していますか?
速度の観点から、次のようなニーズがあるとします。
- 現在および今後 3 ～ 5 年間は主にギガビット ネットワークを使用する
- コストパフォーマンスと安定性を重視
- ネットワークのサイズが小さい、またはアップグレードのコストに敏感
したがって、Cat5e パッチ パネルは依然として非常に実用的な選択肢です。 Cat6 または Cat6A へのアップグレードは、10 ギガビット アクセスまたは高密度データ センター シナリオに対する明確な計画がある場合にのみ必要です。
標準パラメータと実用的なアプリケーションの両方を考慮すると、Cat5e パッチ パネルは、標準化されたケーブル配線条件下で 1000Mbps のネットワーク速度を確実にサポートでき、主流のオフィスおよび低電圧エンジニアリング プロジェクトにおいて実用的な価値を保持します。認定された Cat5e パッチ パネルを選択し、標準化されたインストール手順に従うことで、速度がネットワーク パフォーマンスのボトルネックにならないようにできます。
