効率的で安定したネットワーク ケーブル システムを構築する場合、適切なケーブル タイプを選択することが重要です。簡単に言うと、工場の作業場、病院、大規模なデータセンターなど、環境に高い電磁干渉 (EMI) または無線周波数干渉 (RFI) がある場合は、次のことを使用する必要があります。 シールド付きパッチコード ;通常のホーム ネットワークや中小規模のオフィスなど、干渉が少ない環境では、非シールド ツイスト ペア (UTP) ケーブルがよりコスト効率が高く、設置が簡単なオプションです。
シールド付きパッチコードとは何ですか?なぜそれらはそれほど重要なのでしょうか?

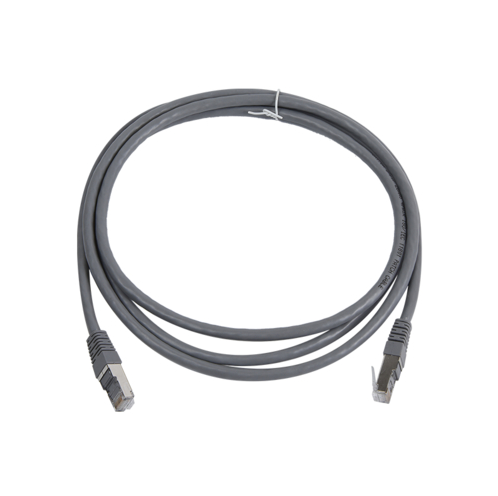

シールド付きツイスト ペア (STP または FTP) パッチ コードは、ツイスト ペアの周囲に 1 つ以上の金属シールド層が巻き付けられたネットワーク ケーブルです。この「外装」は主に、外部の電磁波がケーブルに侵入するのを物理的にブロックし、内部信号が外部に放射するのを防ぐ役割を果たします。
複雑な配線環境では、 シールド付きパッチコード データの「ボディーガード」として機能します。シールド技術がないと、強い電磁場（発電機、エレベーターのモーター、高圧線の近くなど）によってケーブル内にノイズが誘発され、エラー率の増加やデータ損失、さらには深刻な場合にはネットワークの停止につながる可能性があります。
シールド付きパッチコードの主な利点:
- 優れた耐干渉能力: EMI と RFI を効果的に阻止し、データ伝送の整合性を確保します。
- クロストークの低減: 特にケーブルが密に束ねられているケーブル トレイでは、シールドされたパッチ コードがケーブル間の信号結合 (つまり、エイリアン クロストーク ANEXT) を効果的に低減します。
- より高いセキュリティ: シールド層により電磁放射の漏洩が軽減され、データの盗聴がより困難になります。
詳細なシナリオ: シールド付きパッチコードを選択することが重要なのはどのような場合ですか?
すべてのネットワークを「完全に保護」する必要があるわけではありませんが、次の特定のシナリオでは、シールドされたパッチ コードとそれに適合するシールドされたケーブル システムを導入することが必須の要件となります。
- 産業環境: ファクトリーオートメーションの生産ラインには大型モーター、溶接機、周波数変換器が多数使用されており、これらは重大な電磁ノイズを発生させます。
- 医療機関: 病院の MRI 室や X 線装置の近くでは、医療機器とネットワーク信号の相互干渉を防ぐために、高品質のシールド付きパッチ コードを使用する必要があります。
- 高密度データセンター: 何百、何千ものネットワーク ケーブルがサーバー ラックにしっかりと束ねられ、10 ギガビット (10GBase-T) 以上の速度で動作している場合、Cat6A シールド パッチ ケーブルを使用すると、ケーブル間のクロストークの問題が効果的に解決されます。
- 政府および機密機関: 情報セキュリティと漏洩防止には、シールドされたシステムが推奨されます。
シールドなしパッチ ケーブル (UTP) を選択するのはどのような場合ですか?
ケーブル配線環境が比較的「クリーン」な場合は、シールドなしツイストペア (UTP) ケーブルが依然として主流の選択肢となります。ほとんどの商用オフィスビル、学校、家庭ユーザーにとって、UTP パッチ ケーブルは次のような大きな利点をもたらします。
- 低コスト: ケーブル、付属のコネクタ、パッチ パネルのコストは、通常、シールド システムよりも低くなります。
- 取り付けが簡単: 柔軟性が高く、曲げたり導管に通すのが簡単で、複雑な接地手順が必要ありません。
- 日常のニーズに十分対応：強力な干渉源がない場合、認定された Cat6 シールドなしパッチ ケーブルは、ギガビット伝送、さらには短距離 10 ギガビット伝送のニーズを完全に満たすことができます。
比較ガイド: シールド付きパッチケーブルとシールドなしパッチケーブルの主な違い
- 耐干渉性: シールドされたパッチケーブルは、非常に強力な耐干渉性能を備えています。金属シールド層のおかげで、外部電磁干渉 (EMI) および無線周波数干渉 (RFI) に対して効果的に「免疫」を付けることができ、複雑な電磁環境に最適です。非シールドツイストペア (UTP) ケーブルは、主にツイストペア構造を利用してノイズを打ち消し、通常の環境に適しています。
- 接地システム要件: シールド付きパッチ ケーブルは両端で厳密なアースを必要としますが、シールドなしパッチ ケーブルはアースを必要としないため、セットアップが簡素化されます。
- 取り付けの難易度と物理的特性: シールド付きケーブルは太くて硬いため、正確な取り扱いが必要ですが、シールドなしのケーブルは薄く、柔軟性があり、取り付けが簡単です。
- 費用: シールド付きパッチコードは設置に高価で労力がかかりますが、シールドなしパッチコードは安価で保守が簡単です。
- 代表的な用途: シールドされたパッチコードは、産業オートメーション、大規模データセンター、医療画像処理室、空港などの高干渉環境に最適です。シールドされていないパッチコードは、ホーム ネットワーク、中小規模のオフィス、学校などの日常的なシナリオに適しています。
正しいケーブルを選択することが、安定したネットワーク動作への第一歩です。購入する前に、現場の電磁環境を評価して、最も必要な場所にシールド付きパッチ コードが使用されていることを確認してください。
