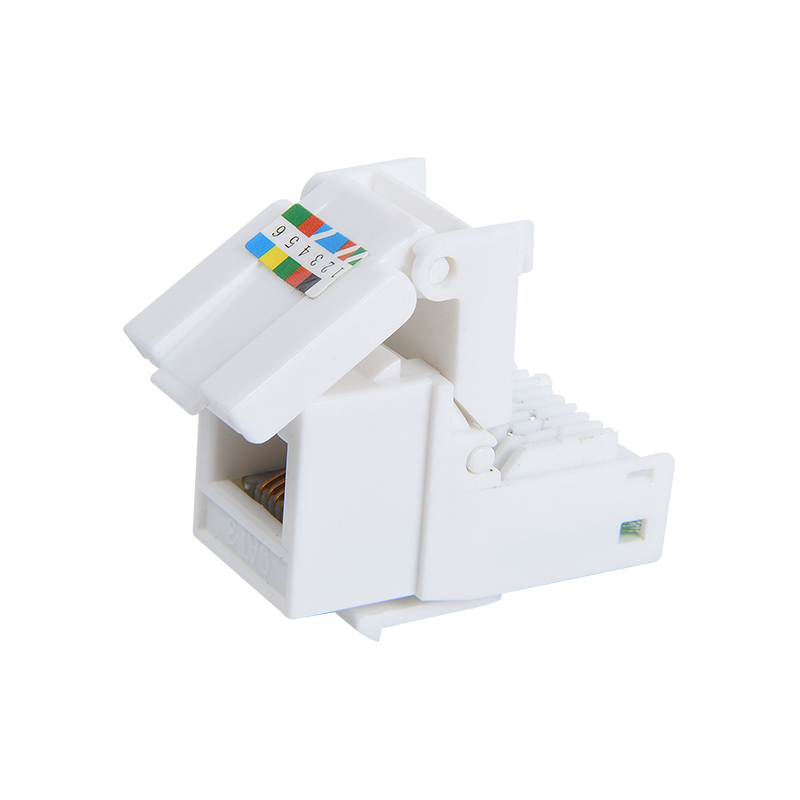

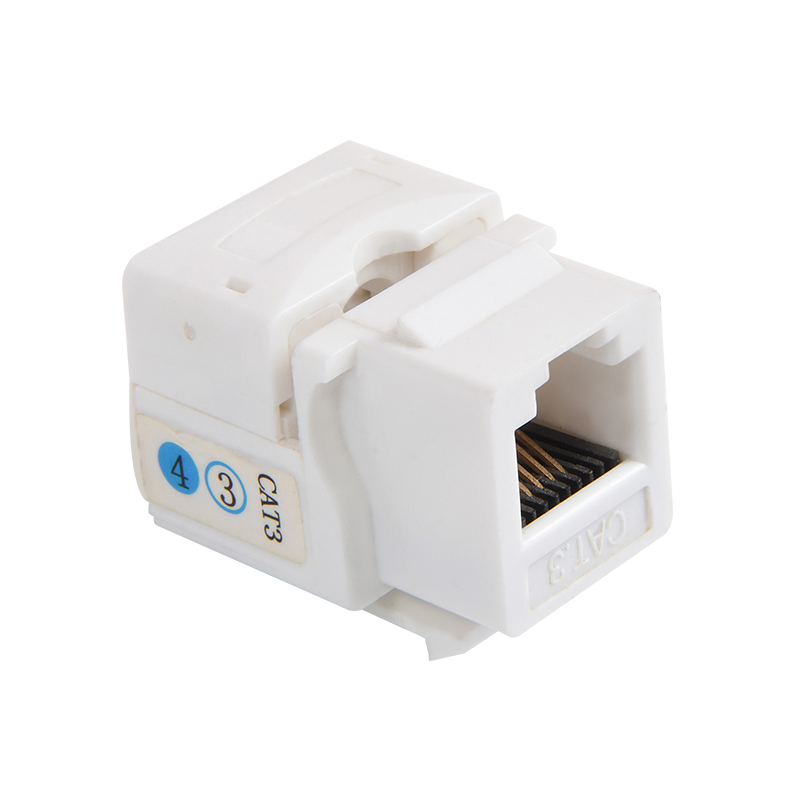

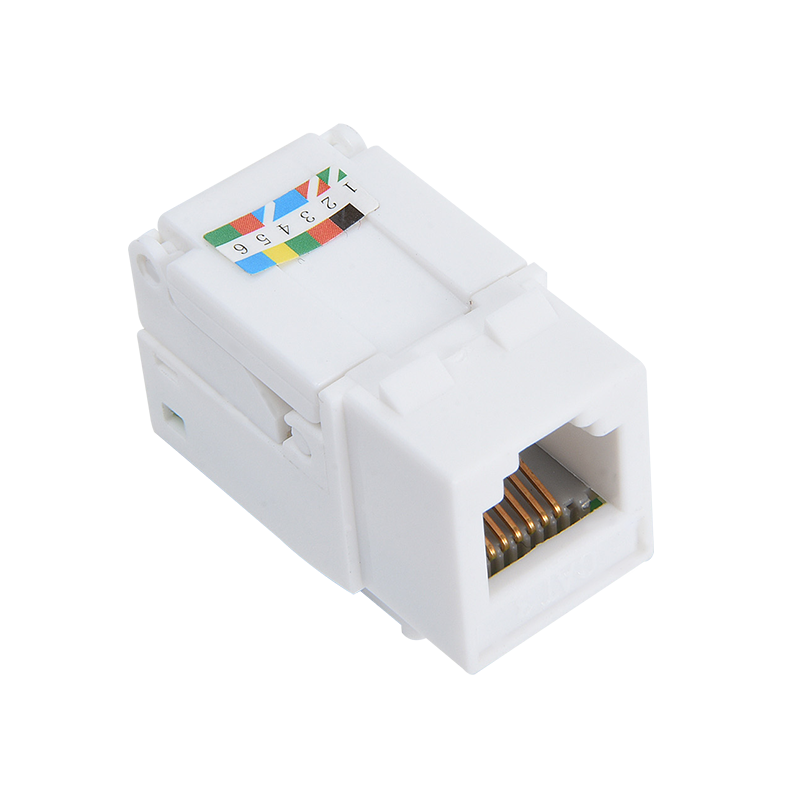

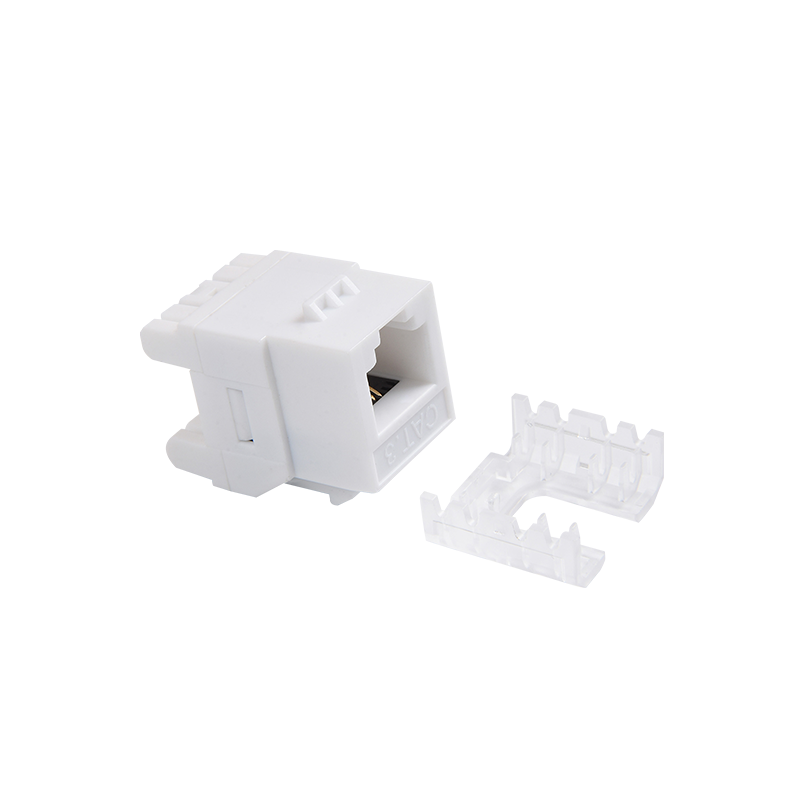

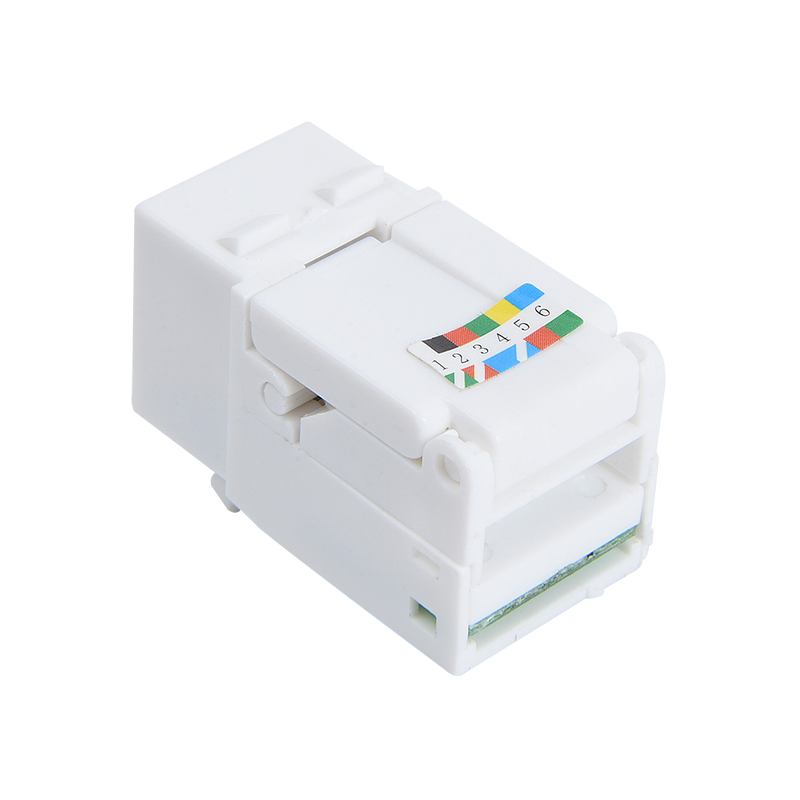

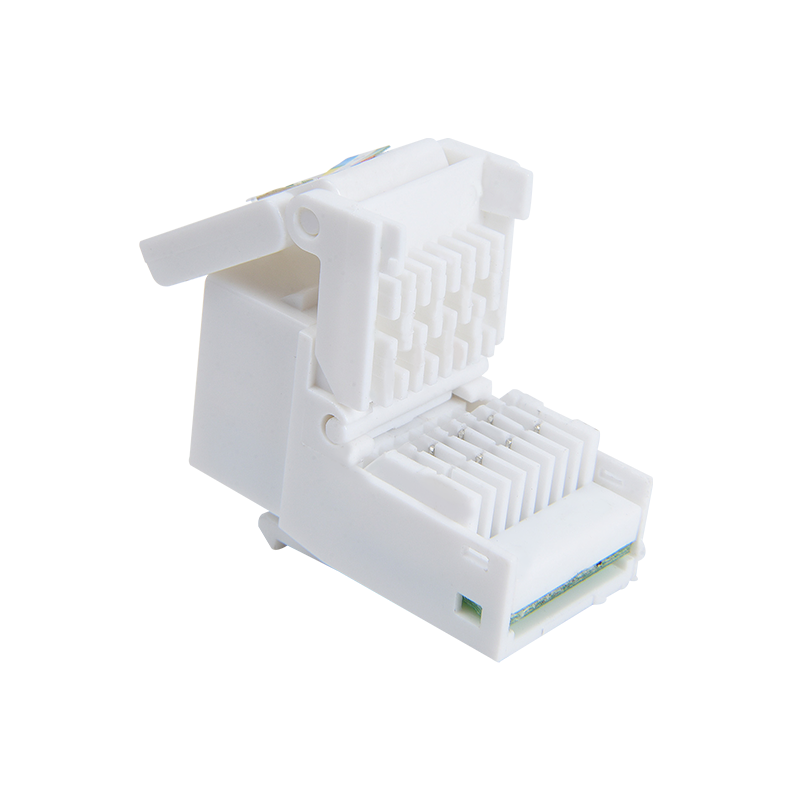

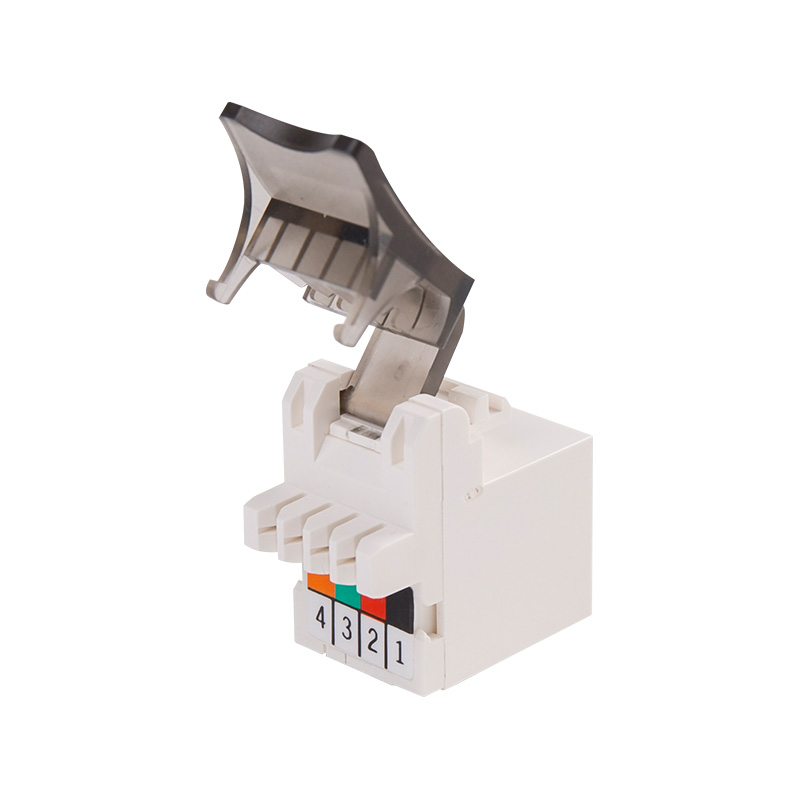

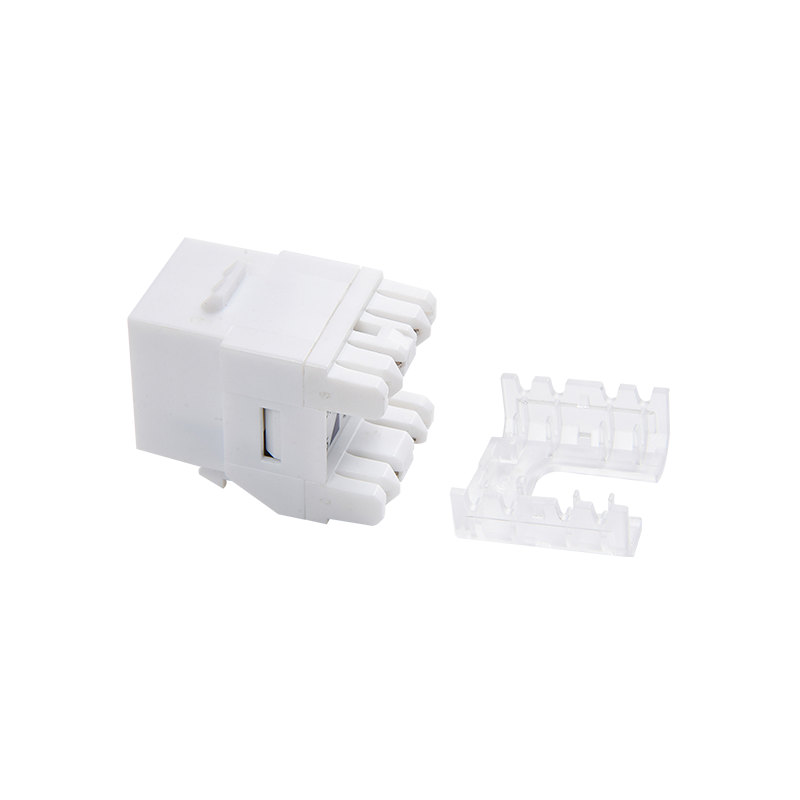

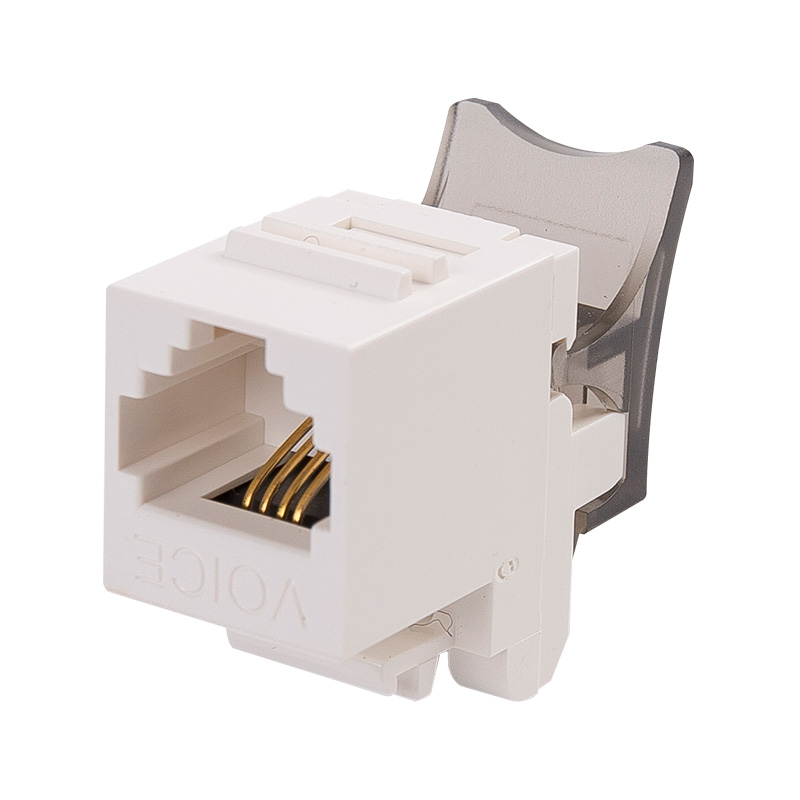

CAT3キーストーンジャック メーカー

CAT3キーストーンジャックは、電話回線に使用されるようなツイストペアケーブルを終了および接続するために、構造化されたケーブルシステムで使用されるコネクタの一種です。 「CAT3」指定とは、ジャックがサポートするように設計されているケーブルのカテゴリを指します。この場合、カテゴリ3。このタイプのケーブルは最大16Mbpsのデータレートをサポートでき、電話および10Mbpsイーサネットネットワークに一般的に使用されます。
キーストーンジャックは、キーストーンの壁板またはパッチパネルに取り付けることができる小さなデバイスであり、必要に応じてケーブルを接続および切断する便利で柔軟な方法を提供します。

1。製品設計グレード：ユニバーサルコネクタグレード2
2。サポート110ツールIDCワイヤボンディング法またはツールフリー配線方法。
3。接続方法：Jumperを使用したRJ11ジャック、IDCは水平配線で終了しました。
4。環境要件：ROHSの基準を満たします。
5。一致する関係：同じ標準シリーズのコネクタでの使用
6。適用標準：一般仕様：YD/T 926.1-2009
標準サンダード：YD/T 926.3-2009
7。技術的なパラメーター：
電気的特性：
A.周波数範囲：1～ 20MHz
B.作業電圧：125 v
C.耐電圧：DC1000V（AC750V）故障とアークの現象なしで1分
D.絶縁抵抗：初期値≥100mΩ
一定の湿った熱試験の後、100mΩ以上
機械的特性：
A.挿入力とプルアウト力：挿入力は20N以下であり、プルアウト力は20N以上です
B.コネクタ接続デバイスの効果：50N 60±5秒
C. IDC端子は、23〜26awgのツイストペアにクランプされています
耐久性：
A.プラグとソケットが挿入される回数：750回
B.ワイヤ終端数：250回
8.材料および表面処理：
A.金属素材：
ゴールドニードル：リンブロンズゴールドメッキ
IDCカードワイヤー端子：リン青銅のニッケルメッキ
B.非金属材料：
プラスチック：PCポリカーボネート
C.金メッキ層の厚さ：3〜50Uの金メッキ
D. PCB材料：FR4
9。環境パフォーマンス：温度：-25～70℃湿度：≤85％（温度85±3℃）
塩スプレーテスト：
A.原子化前の塩溶液のpH値は6.5〜7.2（35±2°）です。
B.塩溶液は、塩化ナトリウム（化学的に純粋で、分析的に純粋）で調製され、蒸留または脱イオン化された水を調製します。
その濃度は（5±0.1）％（質量率）です。
C.連続霧化が採用されており、推奨される期間は48時間です。
D.霧化するときは、油やほこりなどの不純物、ジェット空気の温度と湿度が作業に影響を与えるのを防ぐ必要があります。
スペースの条件。

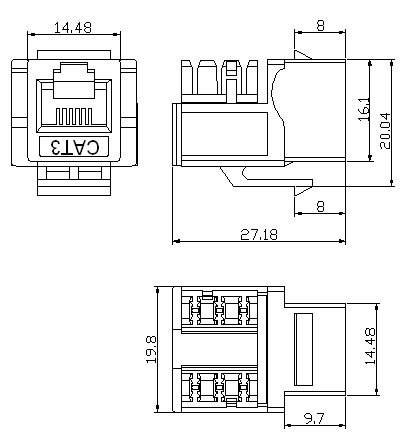

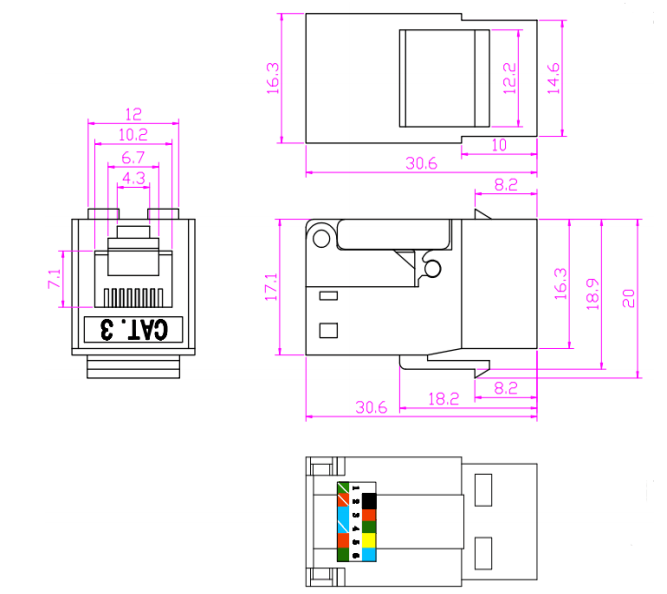

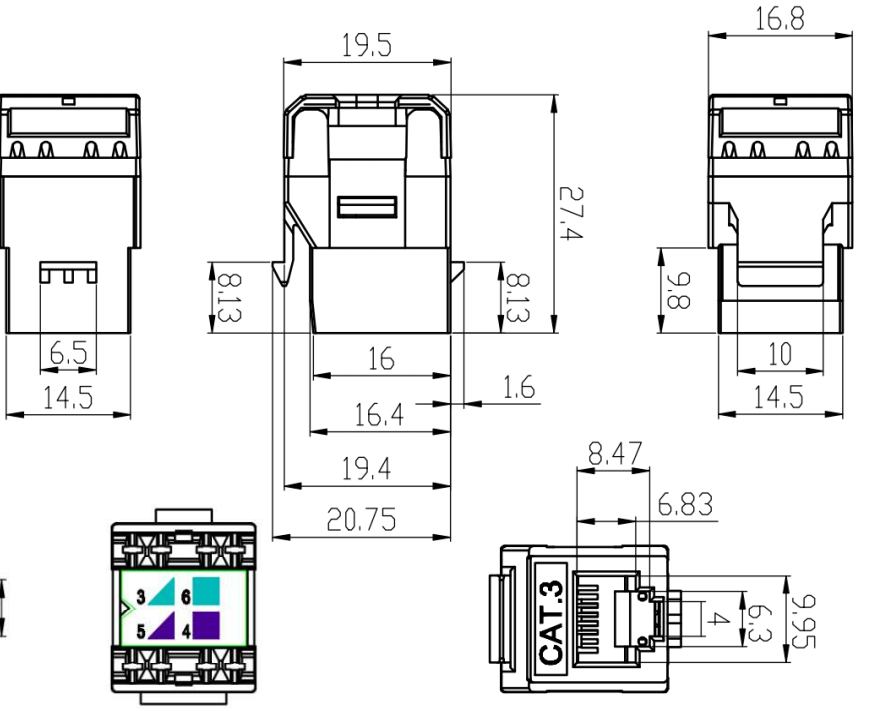

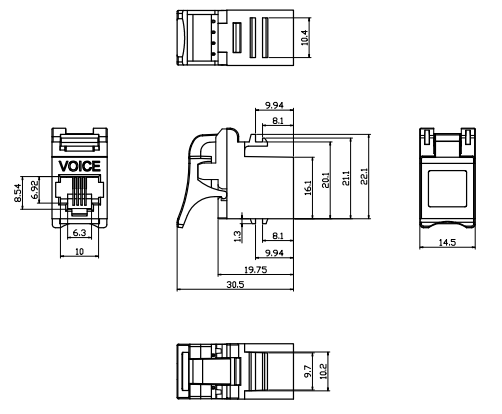

10。アウトラインの図面と最大サイズをカスタマイズできます
11。パッケージングと保管：製品は特別なブリスターバッグに入れてから段ボール箱に入れられ、製品のアクセサリが同時に配置され、製品モデルと数量を示すラベルがカートンの前面の左上隅に貼られ、カートンに入れます。包装製品は、周囲温度が-5〜30℃の倉庫に保管する必要があり、相対湿度は70％以下であり、周囲の空気には酸、アルカリ、その他の腐食ガスがなく、貯蔵期間は3年です。
通常の梱包数量：カートンあたり10箱、箱あたり50 PC、カートンあたり500 PC。
12。注：製品の使用マーク：顧客指定されたパッケージング。
2005年以来

余姚シマンテネットワーク通信設備有限責任会社

Yuyao Simante Network Communication Equipment Co., Ltd. は、設計、開発、販売、サービスを統合した構造化ケーブル配線ソリューションと光ファイバー製品の専門メーカーです。

約20年にわたり、私たちは豊富な経験を活かし、オンラインでのやり取りの最初から価値を提供することで、お客様のニーズに最大限にお応えできるよう努めてきました。成熟した研究開発（R&D）システムにより、Simante製品は設計段階から一貫した品質を保証しています。当社には10名以上のエンジニアと30名以上の専任技術スペシャリストが在籍し、専門知識を活かして品質向上と製品イノベーションの推進に継続的に取り組んでいます。

17+ Industry Experience

当社の主力製品には、ソケット モジュール、パッチ パネル、壁面プレート、データ ソケット、その他のコンポーネントがあり、構造化配線システム (SCS)、ネットワーク通信、スマート ホーム、オートメーション システムなどの分野で広く使用されています。

生産施設には、標準および専門生産ラインが10本、全自動射出成形機が10台、半自動射出成形機が20台、各種自動組立設備が8台あり、年間900万個以上の安定した生産量を維持しています。

Simanteはハイテク市場への注力により、高い品質基準を維持しています。生産工程を厳格に管理するだけでなく、確立された試験システムを通じて、お客様の包括的な試験要件を確実に満たしています。ヨーロッパ、オーストラリア、アフリカ、中東、東南アジアへの安定した輸出量を維持しているほか、OEMおよびODMの受注も承っております。

Simante – あなたと共に価値を創造します！

証明書の表示

当社は数多くの国内特許を取得しており、ISO9001品質管理システム認証も取得しており、当社の製品はすべて基準に準拠しています。

  • EMC
  • LVD
  • Tuv
  • Rohs
  • ISO
  • 到着

ニュース

主なイベントや展示会のご案内です。

ネットワーク設定に最適な Cat7 キーストーン ジャックを選択するには? 最良のものを選ぶ 猫7キーストーンジャック それは次の 3 つの主要な要因に帰着します。 シールド タイプ (STP 対 FTP)、コネクタ終端スタイル ...
ケーブルを簡単に管理するにはどうすればよいですか? 現代の家庭やオフィス環境では、 乱雑なケーブルは美観に影響を与えるだけでなく、安全上の問題を引き起こす可能性があります。を使用して ケーブルマネージャー 電源コード、デ...
パッチコードの主な用途は何ですか? パッチコードとは何ですか?またその機能は何ですか? パッチコード 主にさまざまなネットワーク接続シナリオで使用され、最新のネットワーク ケーブル配線に不可欠な主要コン...
パッチパネルの一般的な用途は何ですか? 最新のネットワーク通信エンジニアリングでは、パッチ パネルは「トラフィック コマンダー」として機能し、垂直の一般ケーブルと水平のケーブルを接続します。大規模なデータセンターでも企業オフィスのイン...
オスコネクタの使用方法? 最新のエレクトロニクスおよび産業オートメーションでは、コネクタは信号と電力の伝送に不可欠なコンポーネントです。 オスコネクタ 、システムの「プラグ」側として、正しく使用すると、回路...
フェイスプレートの役割は何ですか? 現代の工業生産、スマートホーム、そして日常生活において、「」という概念は、 フェイスプレート 「」は遍在していますが、その真の役割と価値は過小評価されている可能性があります。最も単...
CAT3 キーストーン ジャックを接続するにはどうすればよいですか? CあT3 キーストーン ジャック は、ネットワーク ケーブル配線および音声通信システム、特に従来の電話システムや低速データ ネットワークの一般的なコンポーネントです。最近のネットワー...
110の配線ブロックとは何ですか？ 110の配線ブロックは、多くの場合、銅ケーブルの複数のペアを接続および整理するために、多くの場合、電話およびデータネットワークの配線で使用されるパッチパネルです。 1...
パッチコードとは何ですか？ 日常生活では、私たちはしばしばさまざまなケーブルと接触しますが、 パッチコード ケーブルは、重要なタイプとして、多くの人になじみがない場合があります...
構造化されたケーブルシステムでは、CAT3キーストーンジャックはネットワーク接続の管理と維持にどのように役立ちますか？ CAT3キーストーンジャック カテゴリ3ツイストペアケーブル（電話回線や低速イーサネットなど）に標準化されたRJ11/RJ45インターフェイスを使用して、コネクタとケーブル間の互換性...
男性コネクタとは何ですか？その構造、材料、アプリケーションは何ですか？ a 男性コネクタ は、ピンが突き出ているコネクタであり、通常、電気的または機械的な接続を実現するために女性コネクタと結合するために使用されます。男性コネクタはコネクタシステムの重要...
一定の湿った熱試験の後、コードの断熱抵抗は、シールドされていないパッチコードがまだ要件を満たしていますか？ 一定の湿った熱試験は、高温および高湿度環境での電子コンポーネントとケーブルの長期使用を評価するために使用される性能テストです。その目的は、これらの条件下で製品の安定性と信頼性を検証するために実際...

業界知識の拡大

CAT3 Keystone Jacks 、音声および低速データアプリケーション向けに設計されており、特定のネットワーキングのニーズに適したいくつかの機能を備えています。 CAT3キーストーンジャックのいくつかの注目すべき機能は次のとおりです。
互換性：CAT3キーストーンジャックは、銅導体のねじれたペアで構成されるCAT3ケーブルと互換性があるように設計されています。 CAT3ケーブルの標準化された接続ポイントを提供し、適切な信号伝送を確保します。
Keystone Design: CAT3 Keystone Jacks have a modular design that allows them to fit into keystone openings in wall plates, patch panels, or surface-mount boxes. This design facilitates easy installation, flexibility, and customization in creating network connectivity solutions.
配線構成：CAT3キーストーンジャックは、通常、産業標準のT568AまたはT568Bの配線スキームに従います。 These schemes ensure consistency and compatibility with other networking equipment, enabling easy integration into existing network infrastructures.
RJ11/RJ12互換性：CAT3キーストーンジャックは、RJ11またはRJ12コネクタで一般的に使用されます。 These connectors, commonly found in telephone systems and analog modems, fit into the CAT3 Keystone Jacks and provide connectivity for voice communication.
Durability: CAT3 Keystone Jacks are built to withstand regular use and provide a reliable connection.耐久性と長期にわたるパフォーマンスを確保するために、頑丈な素材とコンポーネントで構成されています。
費用対効果の高いソリューション：CAT3 Keystoneジャックは、音声通信および低速データアプリケーションのための費用対効果の高いソリューションを提供します。それらは、より高いカテゴリケーブルオプションに比べて安価であるため、予算に配慮したインストールに適しています。
Versatility: While primarily used for voice communication, CAT3 Keystone Jacks can also support low-speed data applications, such as basic internet connectivity or low-bandwidth networking needs.高速データ送信を必要としない環境に柔軟なオプションを提供します。
Voice Communication: CAT3 Keystone Jacks are primarily used for voice communication applications, such as telephone systems, intercoms, and analog modems.これらは、音声信号に信頼性の高い標準化された接続ポイントを提供します。
CAT3キーストーンジャックの使用：
Legacy Systems: CAT3 Keystone Jacks are suitable for older systems that require lower bandwidths, such as legacy voice networks or low-speed data applications.それらは、より高いカテゴリケーブルにアップグレードする必要がない環境で使用できます。
住宅用途：CAT3キーストーンジャックは、電話接続の住宅環境で一般的に使用されます。 They allow for the termination of telephone cables in wall plates or surface-mount boxes, providing connectivity for landline phones.
Small Office/Home Office (SOHO) Networks: CAT3 Keystone Jacks can be used in small office or home office networks that primarily require voice communication or low-speed data transmission.彼らは、基本的なネットワーキングのニーズに対応する費用対効果の高いソリューションを提供します。
Cat3ケーブルは帯域幅と伝送速度の点で制限されていることに注意することが重要です。 It supports data rates up to 10 Mbps for Ethernet applications, which is significantly lower compared to higher category cabling like CAT5e, CAT6, or CAT6a. Therefore, CAT3 Keystone Jacks are primarily recommended for voice communication applications and situations where low-speed data transmission is sufficient.
In summary, CAT3 Keystone Jacks offer compatibility with CAT3 cables, a modular design for easy installation, and support for voice and low-speed data applications. They provide a cost-effective solution for environments that do not require high-speed data transmission and are commonly used in telephone systems, analog modems, and basic networking setups.
