個人 Cat6キーストーンジャック

家 / 製品 / 銅システム / キーストーンジャック / Cat6キーストーンジャック

生産

詳細

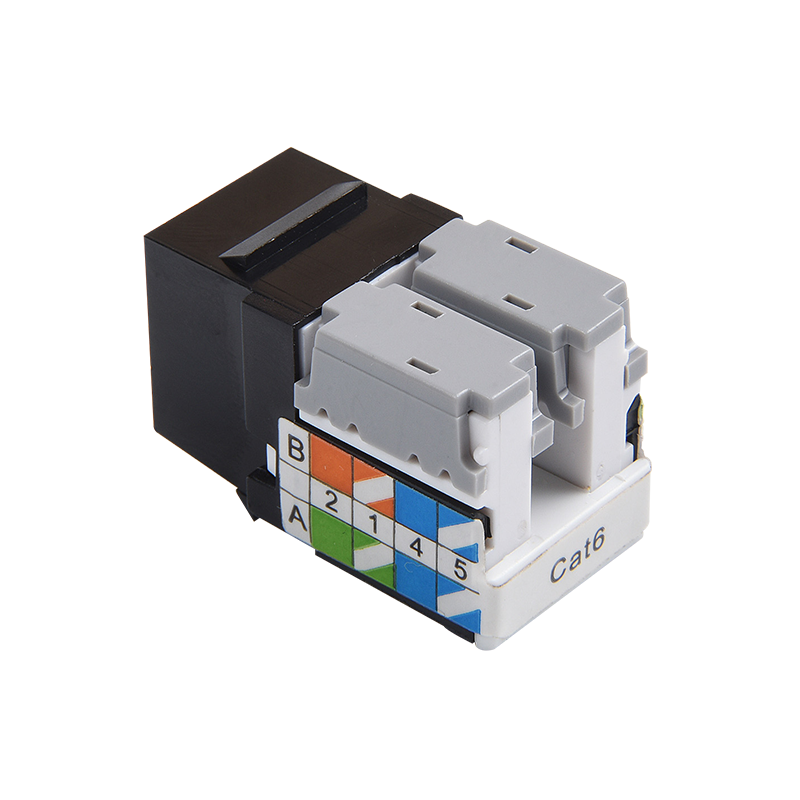

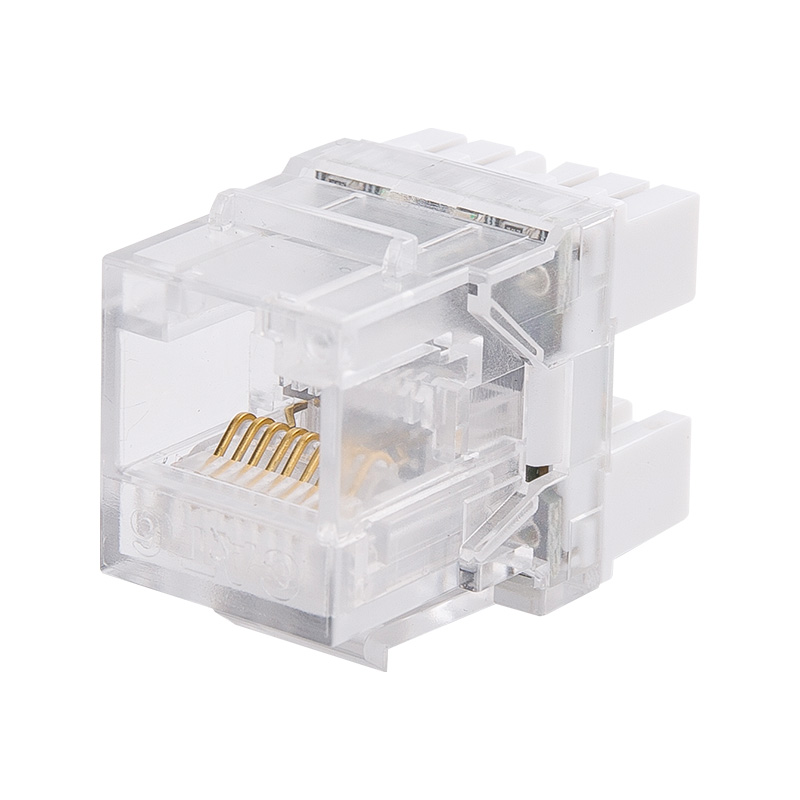

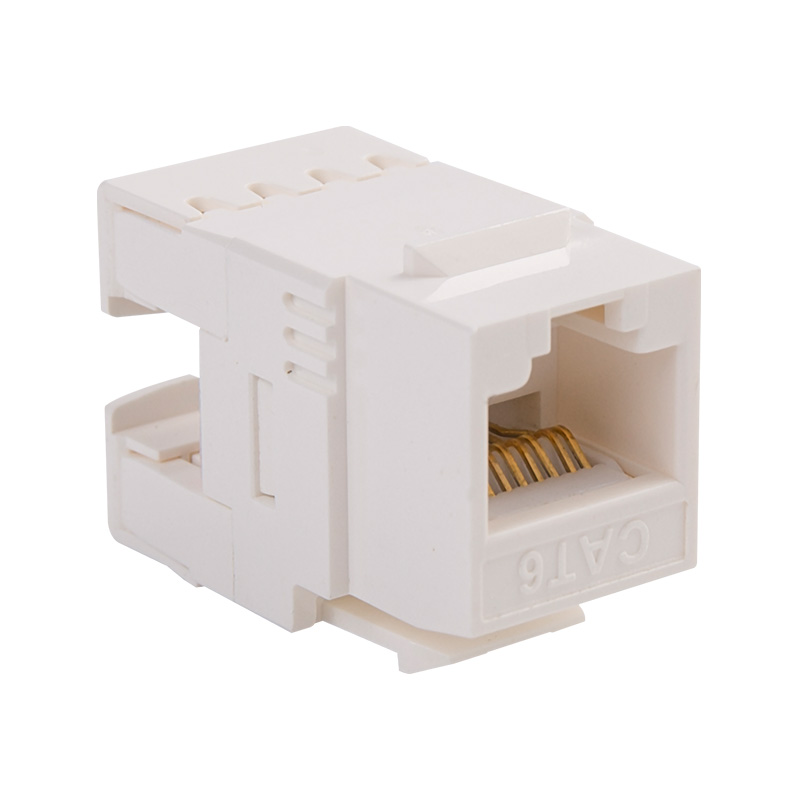

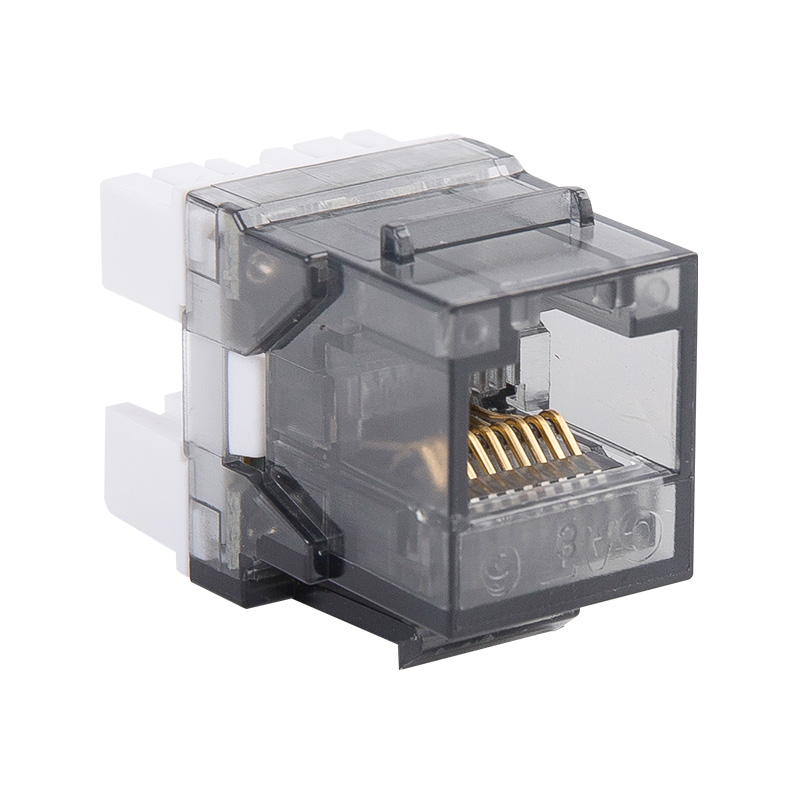

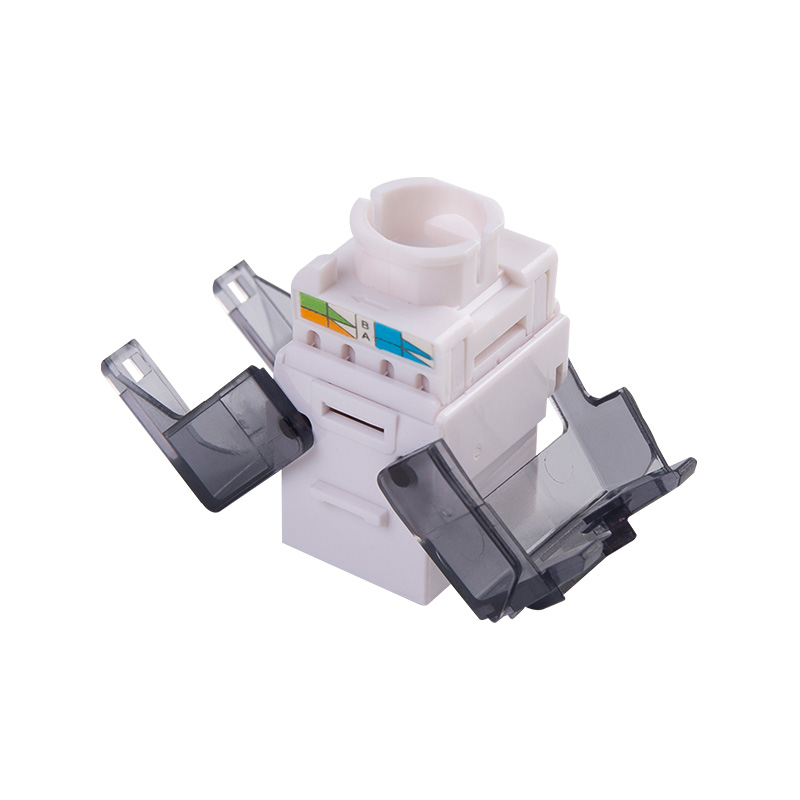

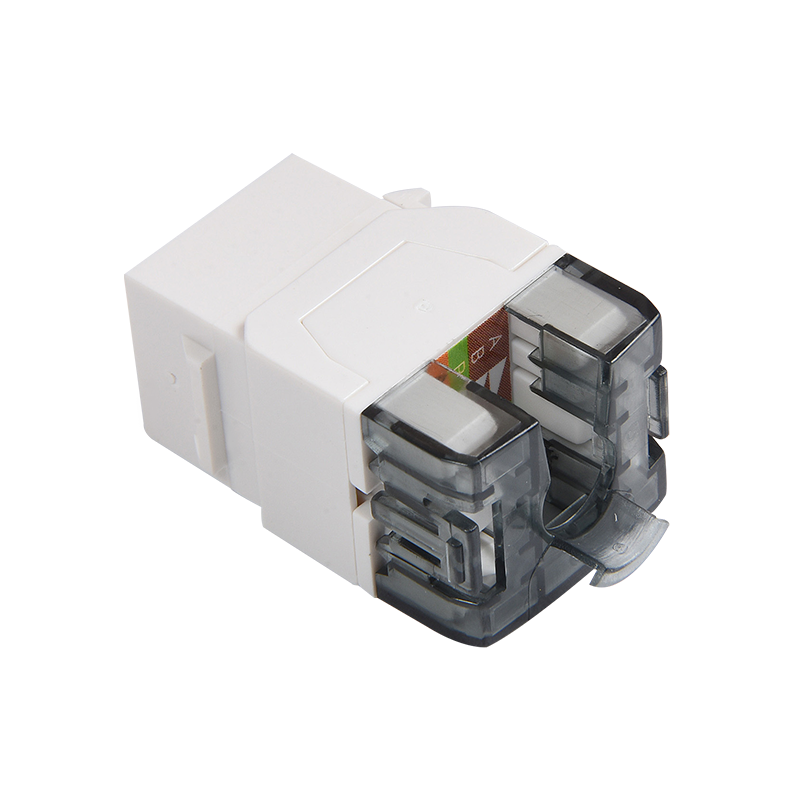

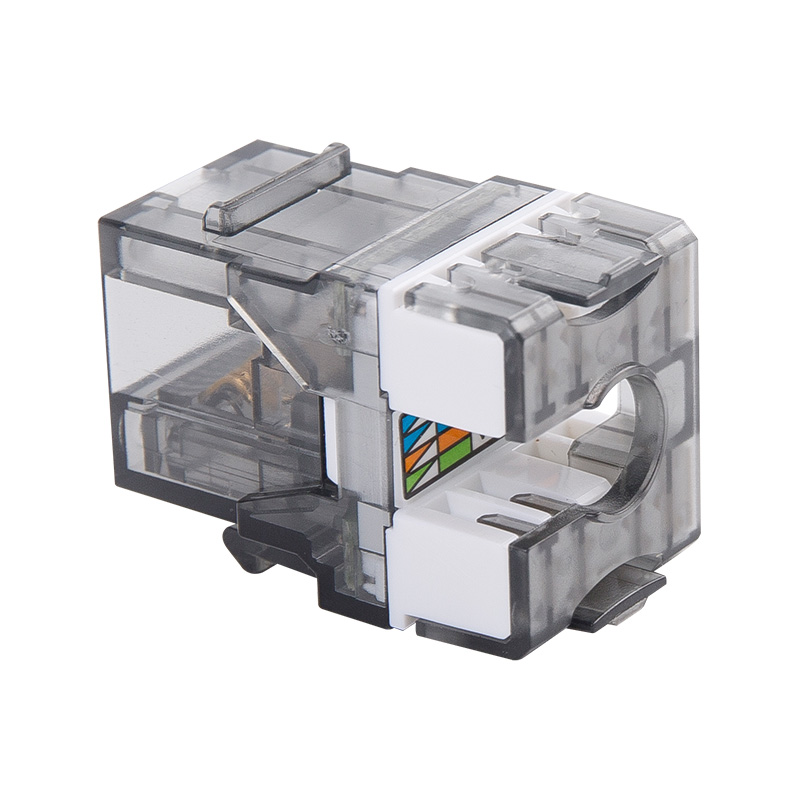

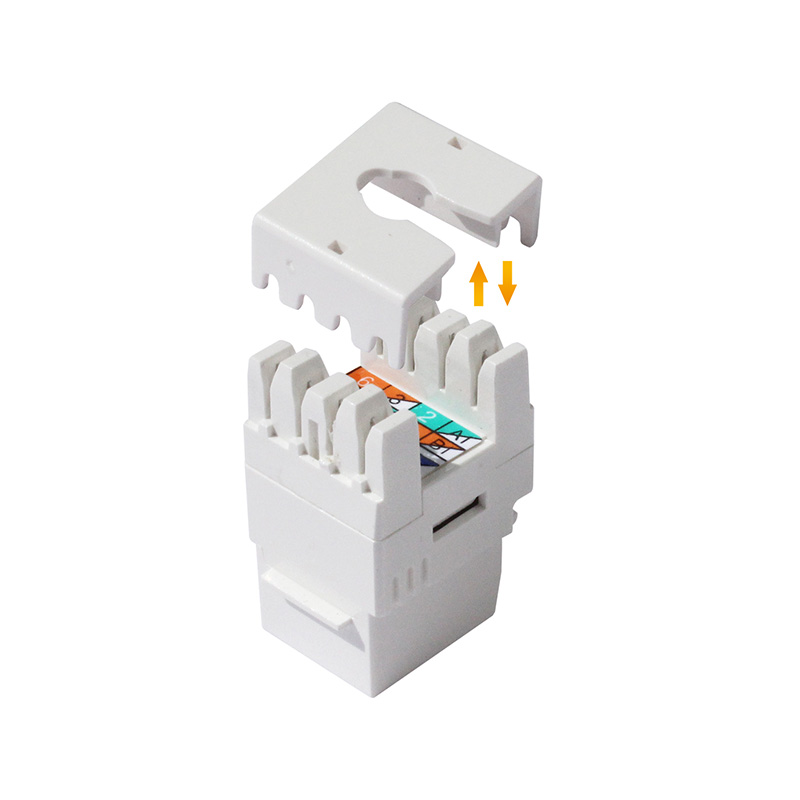

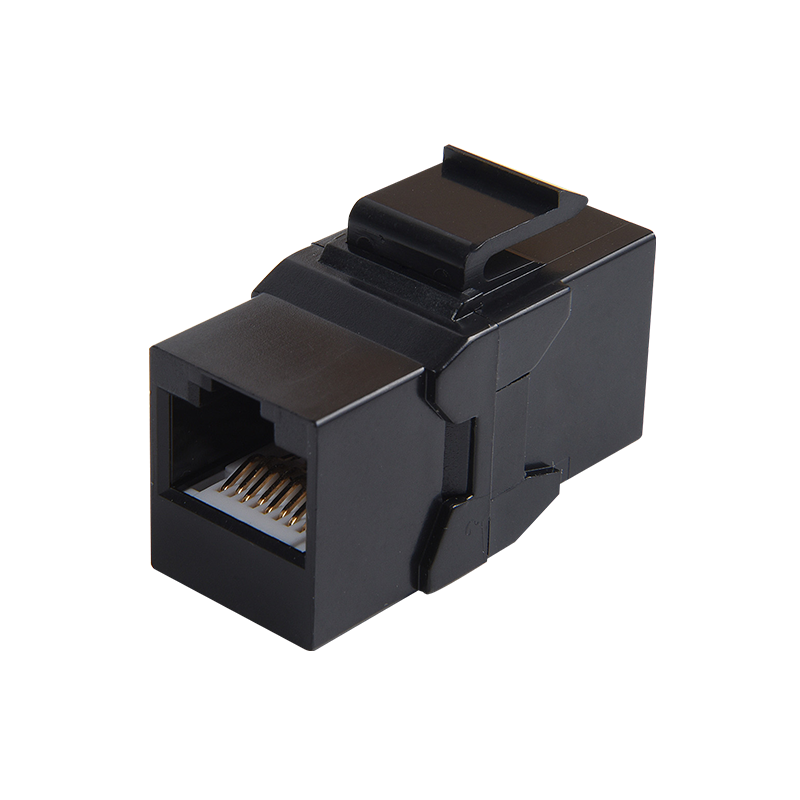

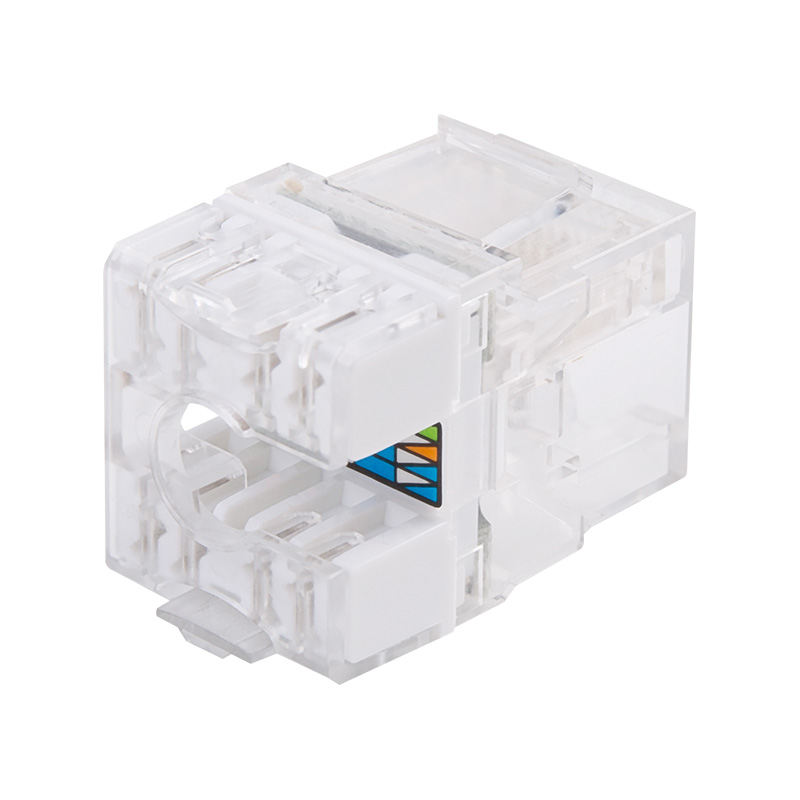

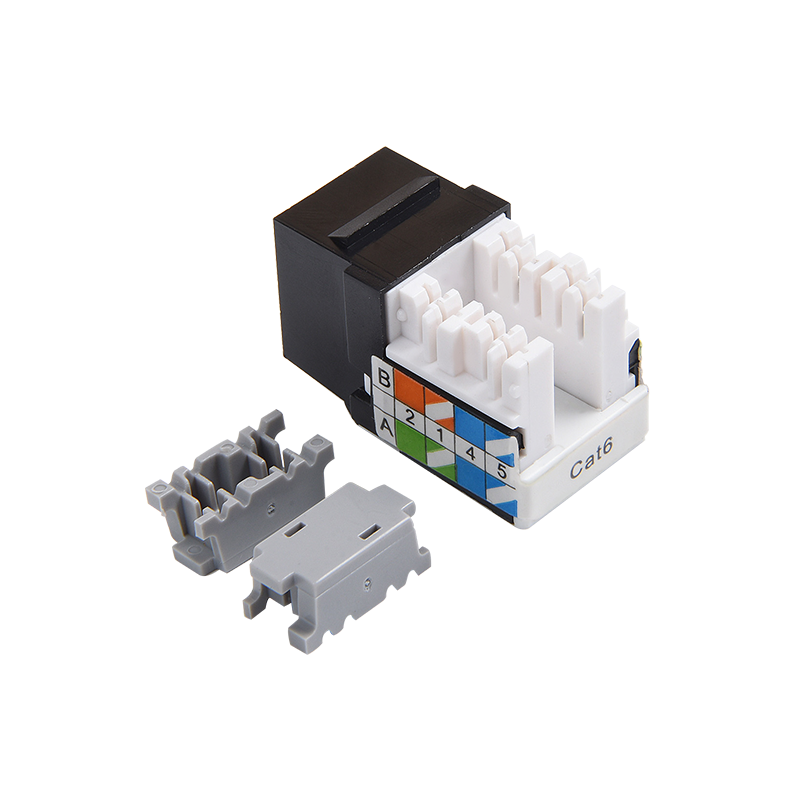

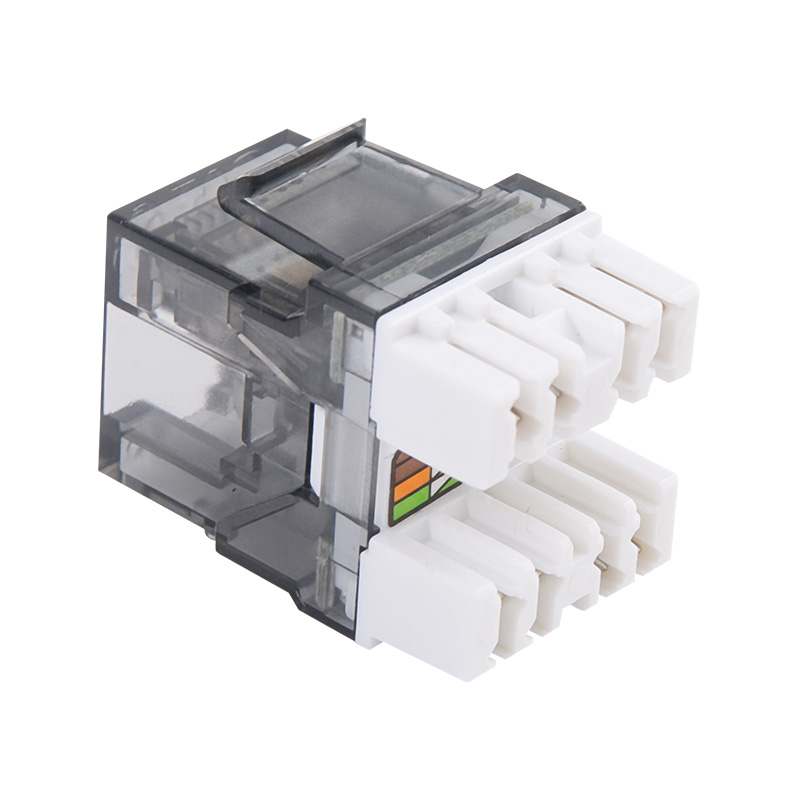

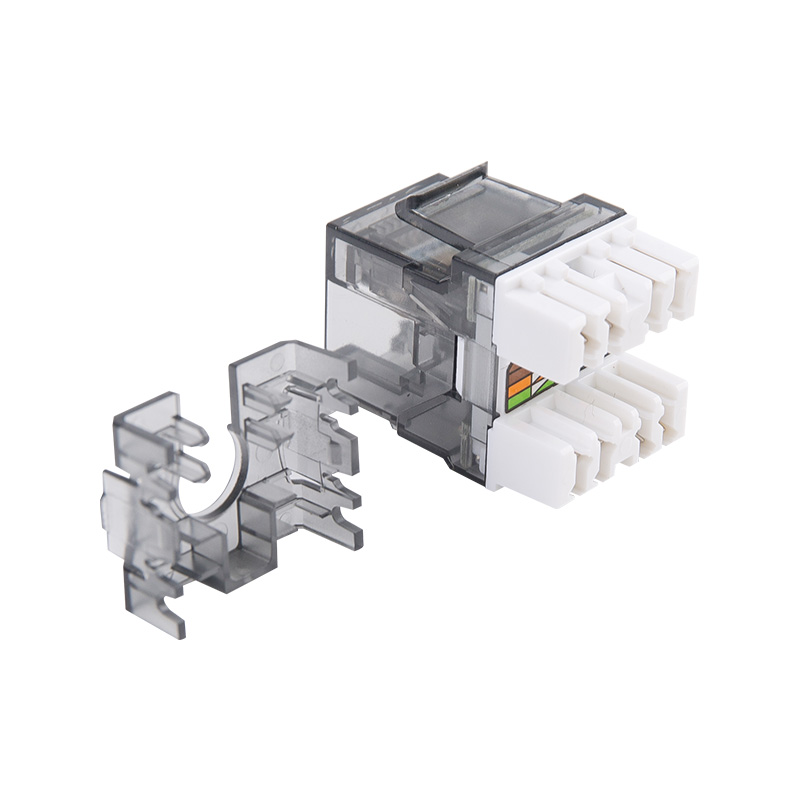

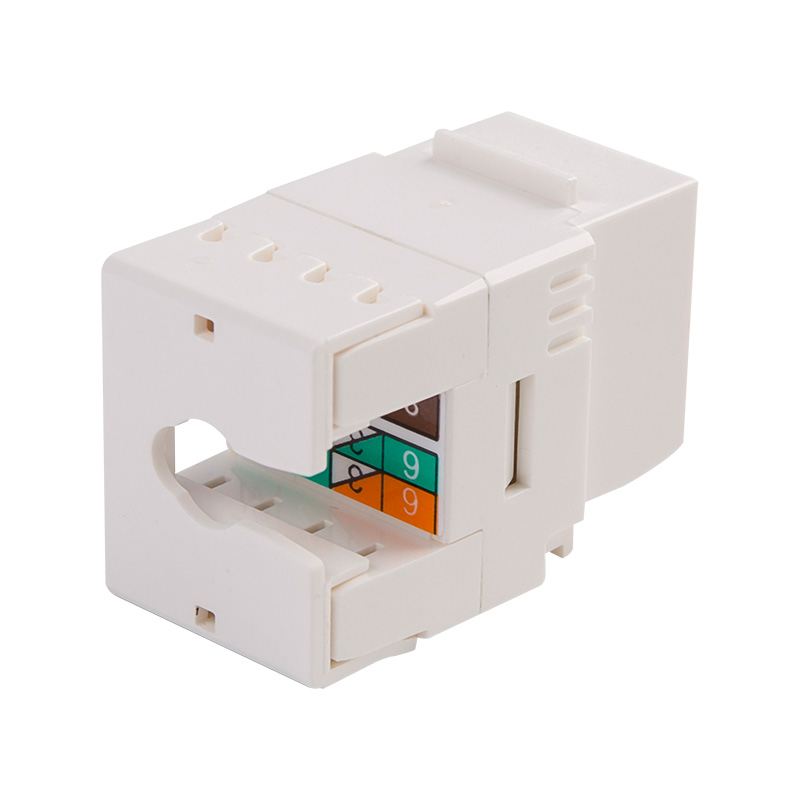

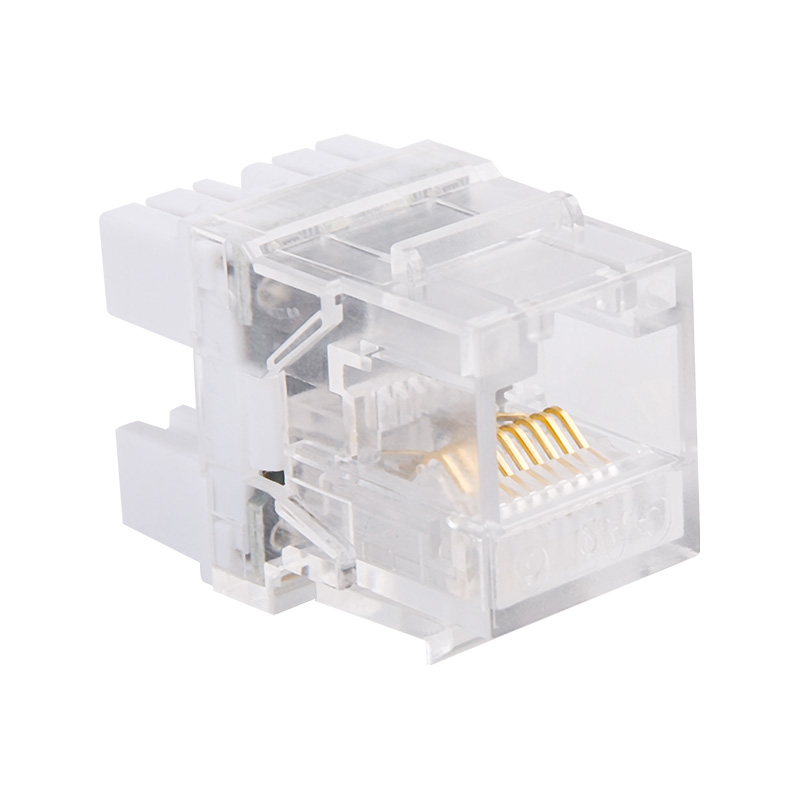

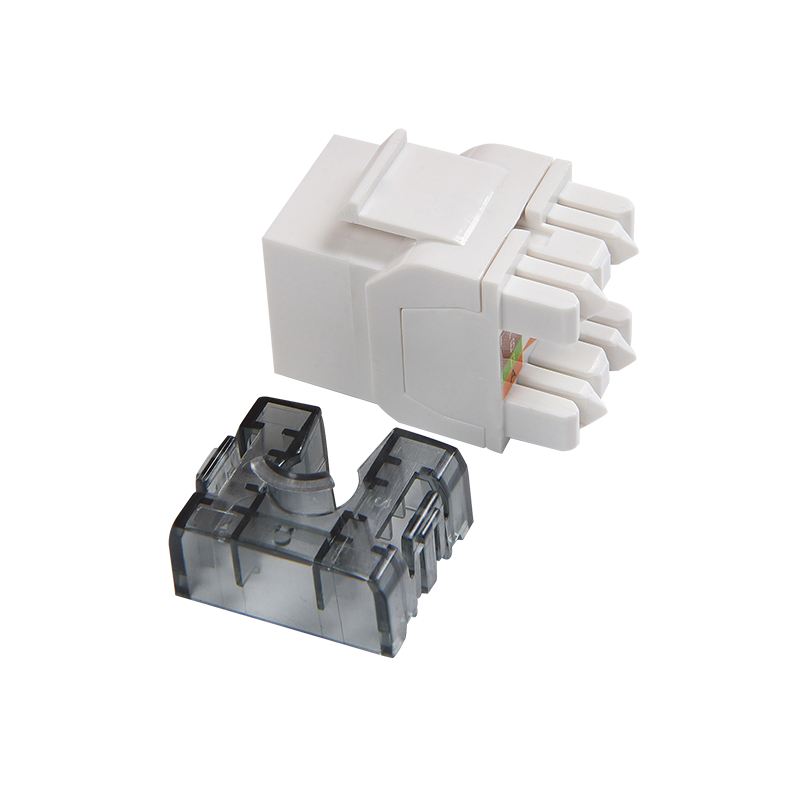

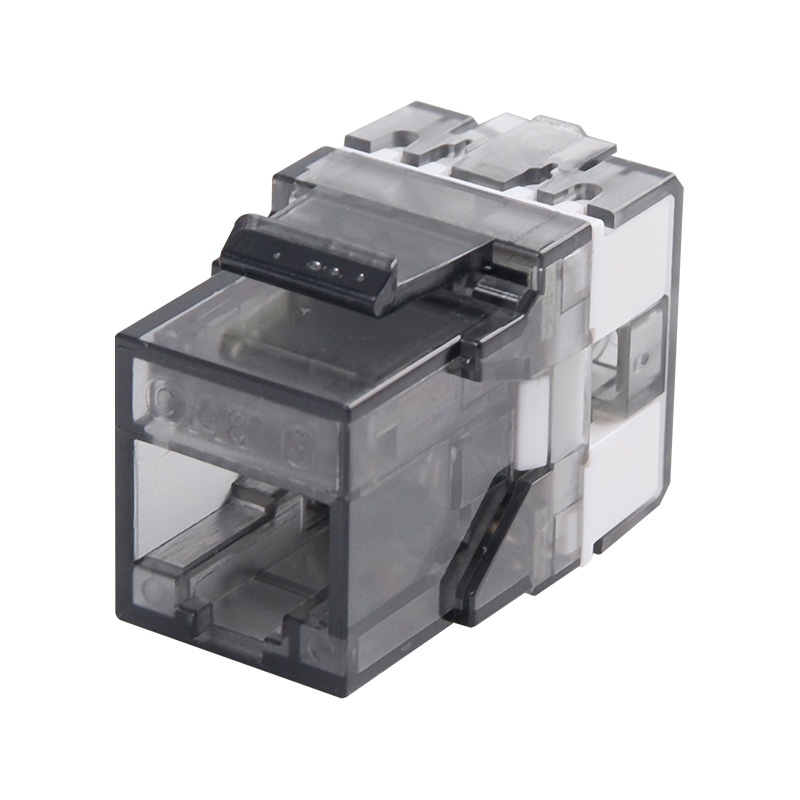

Cat6キーストーンジャック メーカー

CAT6キーストーンジャックは、イーサネットネットワーキングのCAT6標準をサポートするように設計されたキーストーンジャックの一種です。 CAT6（カテゴリ6）は、CAT5やCAT5Eなどの以前の標準よりも速いデータ転送とより大きな帯域幅が可能なケーブルおよびコネクタシステムの標準です。
キーストーンジャックは、ケーブルの端を終了するために使用できる小型のモジュラーコネクタです。キーストーンジャックは、ケーブルを接続および切断するための中央の場所を提供するキーストーンの壁板またはパッチパネルに収まるように設計されています。 CAT6キーストーンジャックには、通常、ケーブル内のワイヤとの接続を行うために使用される一連の導電性ピンが含まれています。
CAT6キーストーンジャックは、高速データ転送をサポートするように設計されており、通常、高速データ転送と低クロストークが重要なデータセンター、サーバールーム、およびその他の高性能ネットワーキング環境で使用されます。また、ネットワーキングや通信の目的で住宅または商業用の設定でも使用されています。
CAT6キーストーンジャックは、CAT5E、CAT5、およびCAT3ケーブルと後方互換性があり、既存のケーブルインフラストラクチャのアップグレードに適しています。
1.埋め込まれたデザインは、パネルとパッチパネルで使用でき、ネットワークケーブルはカードの位置を介して固定して接続できます。
2。接続方法：RJ45クリスタルヘッド1から1のストレートスルータイプ。 RJ45ジャンパー付きジャック、IDCは水平配線で終了しました。コンタクトピンコンタクトは、高および低脱臼技術を採用しており、これにより、ニアエンドのクロストーク値が効果的に減少します。
3。360度の総合シールドシェル設計EMC電磁干渉を防ぐ。すべての金属亜鉛合金ダイキャスティングデザイン、ユニークな接地設計、信頼性の高い便利なパフォーマンス。
4。環境要件：ROHSの基準を満たします。
5.材料の紹介：このモジュール製品は、建物の同じ床にある水平配線と作業エリアの配線を接続するために使用され、主に機器とターミナル機器またはアダプター変換接続に使用されます。製品の交尾と交配ケーブルは、銅軸ツイストペアケーブルと銅軸ジャンパーです。
6。一致関係の関係：同じ標準シリーズのコネクタとの相互一致。
7。適用標準：一般仕様：YD/T 926.1-2009
標準サンダード：YD/T 926.3-2009
8。技術的なパラメーター：
電気的特性：
A.周波数範囲：1 ～250MHz
B.作業電圧：125 v
C.耐電圧：DC1000V（AC750V）故障とアークの現象なしで1分
D.次のクロストーク減衰次へ：≥3dB
機械的特性：
A.挿入力とプルアウト力：挿入力は20N以下であり、プルアウト力は20N以上です
B.コネクタ接続デバイスの効果：50N 60±5秒
耐久性：
A.プラグとソケットが挿入される回数：750回
9。材料と表面処理：
A.金属素材：
ゴールドニードル：リンブロンズゴールドメッキ
住宅：ザマック5、ニッケルメッキ
B.非金属材料：
プラスチック：PCポリカーボネートs
C.金メッキ層の厚さ：6〜50Uの金メッキ
D. PCB材料：FR4
10。環境パフォーマンス：温度：-25～70℃湿度：≤85％（温度85℃±3℃）
塩スプレーテスト：
A.原子化前の塩溶液のpH値は6.5〜7.2（35±2°）です。
B.塩溶液は、塩化ナトリウム（化学的に純粋で、分析的に純粋）で調製され、蒸留または脱イオン化された水を調製します。
その濃度は（5±0.1）％（質量率）です。
C.連続霧化が採用されており、推奨される期間は48時間です。
D.霧化するときは、油やほこりなどの不純物、ジェット空気の温度と湿度が作業に影響を与えるのを防ぐ必要があります。
スペースの条件。

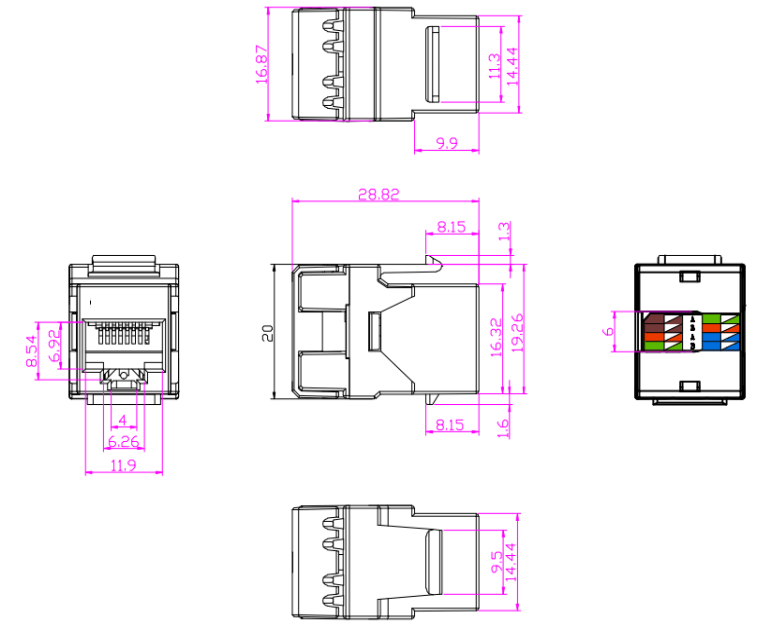

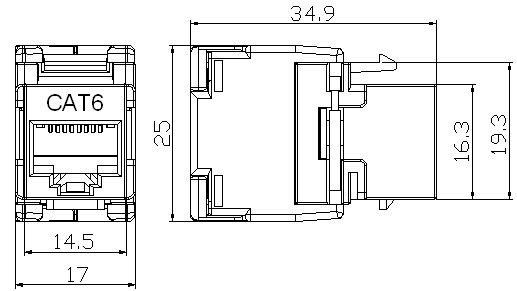

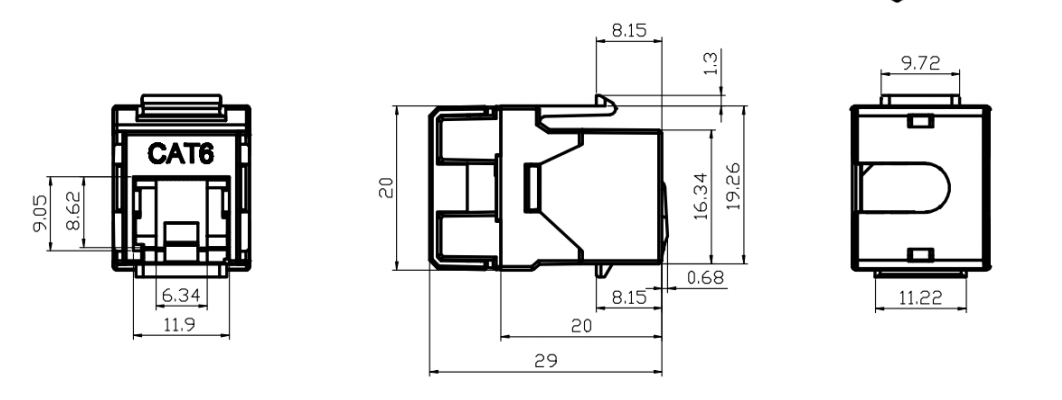

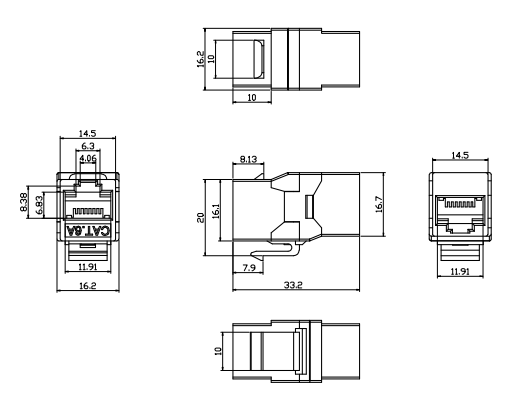

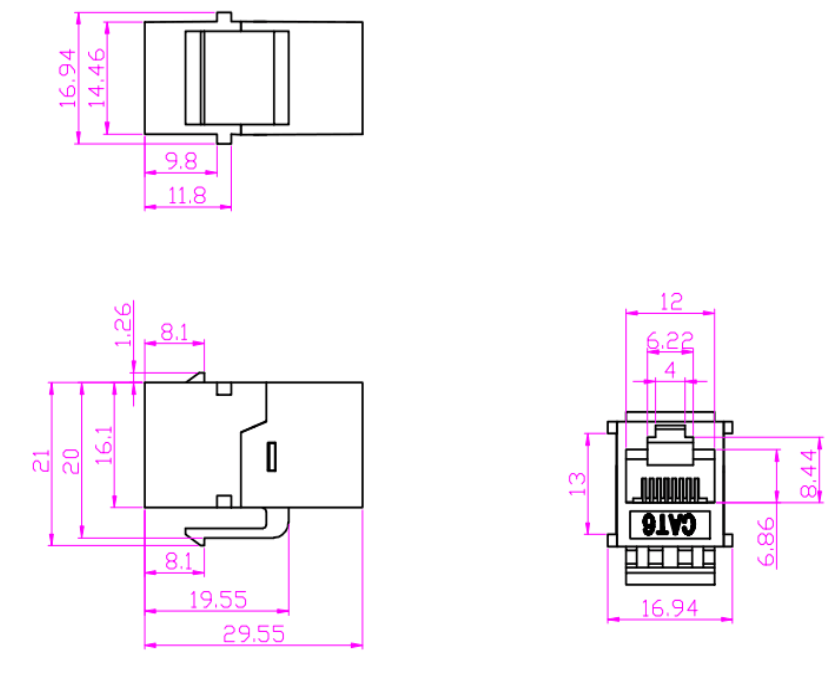

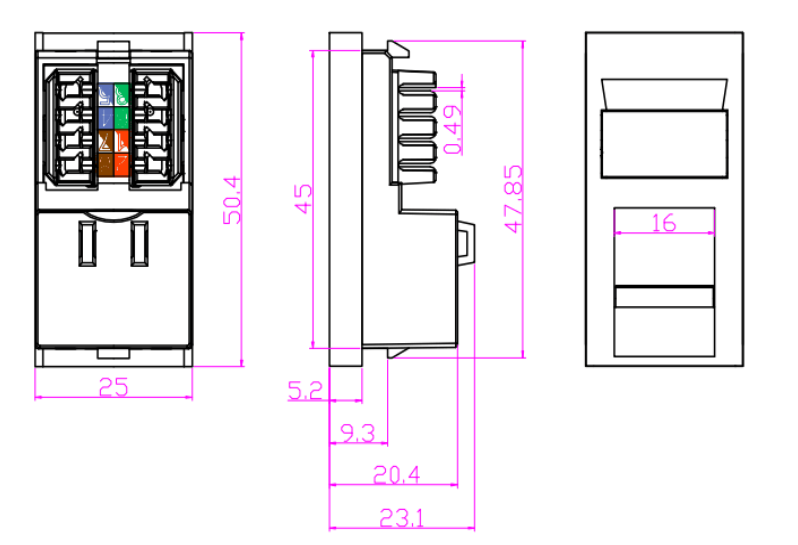

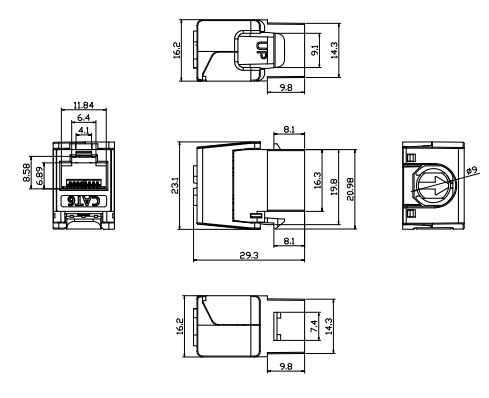

11。アウトライン図面とカスタマイズされた最大サイズ
12。パッケージと保管：製品は特別なブリスターバッグに入れてから段ボール箱に入れられ、製品のアクセサリが同時に配置され、製品モデルと数量を示すラベルがカートンの前面の左上隅に貼られ、カートンに入れます。包装製品は、周囲温度が-5〜30℃の倉庫に保管する必要があり、相対湿度は70％以下であり、周囲の空気には酸、アルカリ、その他の腐食ガスがなく、貯蔵期間は3年です。
通常の梱包数量：カートンあたり10箱、箱あたり50 PC、カートンあたり500 PC。
13。注：製品の使用マーク：顧客指定されたパッケージング。
2005年以来

余姚シマンテネットワーク通信設備有限責任会社

Yuyao Simante Network Communication Equipment Co., Ltd. は、設計、開発、販売、サービスを統合した構造化ケーブル配線ソリューションと光ファイバー製品の専門メーカーです。

約20年にわたり、私たちは豊富な経験を活かし、オンラインでのやり取りの最初から価値を提供することで、お客様のニーズに最大限にお応えできるよう努めてきました。成熟した研究開発（R&D）システムにより、Simante製品は設計段階から一貫した品質を保証しています。当社には10名以上のエンジニアと30名以上の専任技術スペシャリストが在籍し、専門知識を活かして品質向上と製品イノベーションの推進に継続的に取り組んでいます。

17+ Industry Experience

当社の主力製品には、ソケット モジュール、パッチ パネル、壁面プレート、データ ソケット、その他のコンポーネントがあり、構造化配線システム (SCS)、ネットワーク通信、スマート ホーム、オートメーション システムなどの分野で広く使用されています。

生産施設には、標準および専門生産ラインが10本、全自動射出成形機が10台、半自動射出成形機が20台、各種自動組立設備が8台あり、年間900万個以上の安定した生産量を維持しています。

Simanteはハイテク市場への注力により、高い品質基準を維持しています。生産工程を厳格に管理するだけでなく、確立された試験システムを通じて、お客様の包括的な試験要件を確実に満たしています。ヨーロッパ、オーストラリア、アフリカ、中東、東南アジアへの安定した輸出量を維持しているほか、OEMおよびODMの受注も承っております。

Simante – あなたと共に価値を創造します！

証明書の表示

当社は数多くの国内特許を取得しており、ISO9001品質管理システム認証も取得しており、当社の製品はすべて基準に準拠しています。

  • EMC
  • LVD
  • Tuv
  • Rohs
  • ISO
  • 到着

ニュース

主なイベントや展示会のご案内です。

ネットワーク設定に最適な Cat7 キーストーン ジャックを選択するには? 最良のものを選ぶ 猫7キーストーンジャック それは次の 3 つの主要な要因に帰着します。 シールド タイプ (STP 対 FTP)、コネクタ終端スタイル ...
ケーブルを簡単に管理するにはどうすればよいですか? 現代の家庭やオフィス環境では、 乱雑なケーブルは美観に影響を与えるだけでなく、安全上の問題を引き起こす可能性があります。を使用して ケーブルマネージャー 電源コード、デ...
パッチコードの主な用途は何ですか? パッチコードとは何ですか?またその機能は何ですか? パッチコード 主にさまざまなネットワーク接続シナリオで使用され、最新のネットワーク ケーブル配線に不可欠な主要コン...
パッチパネルの一般的な用途は何ですか? 最新のネットワーク通信エンジニアリングでは、パッチ パネルは「トラフィック コマンダー」として機能し、垂直の一般ケーブルと水平のケーブルを接続します。大規模なデータセンターでも企業オフィスのイン...
オスコネクタの使用方法? 最新のエレクトロニクスおよび産業オートメーションでは、コネクタは信号と電力の伝送に不可欠なコンポーネントです。 オスコネクタ 、システムの「プラグ」側として、正しく使用すると、回路...
フェイスプレートの役割は何ですか? 現代の工業生産、スマートホーム、そして日常生活において、「」という概念は、 フェイスプレート 「」は遍在していますが、その真の役割と価値は過小評価されている可能性があります。最も単...
CAT3 キーストーン ジャックを接続するにはどうすればよいですか? CあT3 キーストーン ジャック は、ネットワーク ケーブル配線および音声通信システム、特に従来の電話システムや低速データ ネットワークの一般的なコンポーネントです。最近のネットワー...
110の配線ブロックとは何ですか？ 110の配線ブロックは、多くの場合、銅ケーブルの複数のペアを接続および整理するために、多くの場合、電話およびデータネットワークの配線で使用されるパッチパネルです。 1...
パッチコードとは何ですか？ 日常生活では、私たちはしばしばさまざまなケーブルと接触しますが、 パッチコード ケーブルは、重要なタイプとして、多くの人になじみがない場合があります...
構造化されたケーブルシステムでは、CAT3キーストーンジャックはネットワーク接続の管理と維持にどのように役立ちますか？ CAT3キーストーンジャック カテゴリ3ツイストペアケーブル（電話回線や低速イーサネットなど）に標準化されたRJ11/RJ45インターフェイスを使用して、コネクタとケーブル間の互換性...
男性コネクタとは何ですか？その構造、材料、アプリケーションは何ですか？ a 男性コネクタ は、ピンが突き出ているコネクタであり、通常、電気的または機械的な接続を実現するために女性コネクタと結合するために使用されます。男性コネクタはコネクタシステムの重要...
一定の湿った熱試験の後、コードの断熱抵抗は、シールドされていないパッチコードがまだ要件を満たしていますか？ 一定の湿った熱試験は、高温および高湿度環境での電子コンポーネントとケーブルの長期使用を評価するために使用される性能テストです。その目的は、これらの条件下で製品の安定性と信頼性を検証するために実際...

業界知識の拡大

のデザインと機能に関しては Cat6キーストーンジャック 、考慮すべきいくつかの重要な側面があります。これは、CAT6キーストーンジャックによく見られるデザインと機能の概要です。
設計と互換性：CAT6 Keystoneジャックは、CAT6イーサネットケーブルをサポートするように特別に設計されています。Cat5Eケーブルと比較して、高速でより良いパフォーマンスでデータを送信できます。 Keystoneの設計により、Keystoneの壁プレート、パッチパネル、または表面マウントボックスとの簡単な設置と互換性が可能になります。
パフォーマンスと帯域幅：CAT6キーストーンジャックは、CAT6ケーブル標準のパフォーマンス要件を満たすように設計されています。これらは、信号の完全性の改善、クロストークの減少、および騒音免疫の向上を提供し、信頼性の高い高速データ伝送を可能にします。 CAT6ケーブルとキーストーンジャックは、ギガビットイーサネット（1000Base-T）をサポートでき、さまざまなネットワークアプリケーションに適しています。

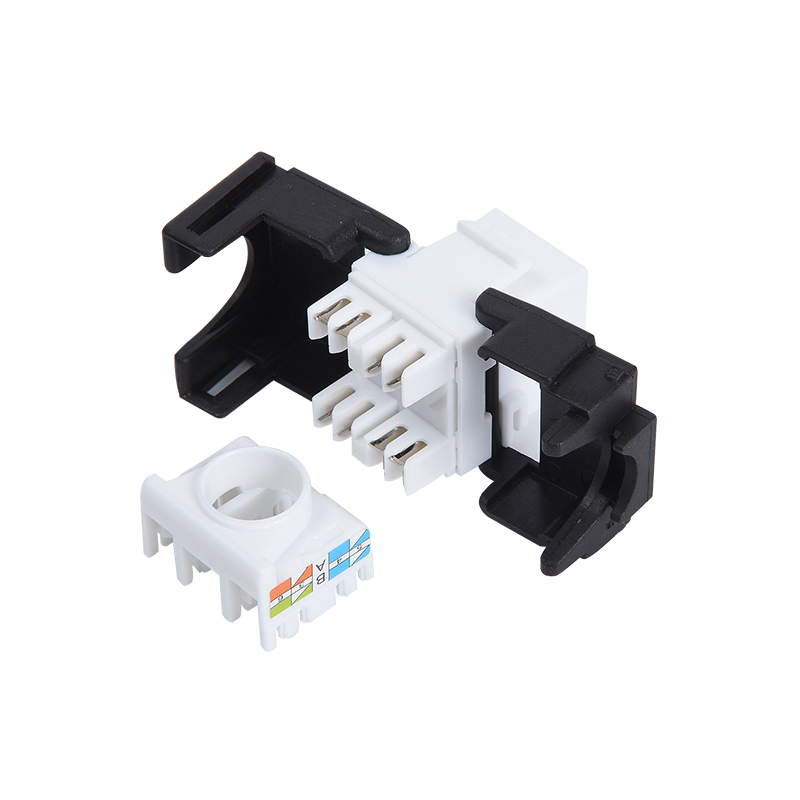

終了プロセス：CAT6キーストーンジャックは、CAT6イーサネットケーブルからジャックのコンタクトまたはターミナルとの個々の導体の正確な接続を可能にする終了プロセスを採用しています。この終了プロセスでは、通常、パンチダウンツールを使用してワイヤーをパンチダウンし、安全で一貫した接続を確保します。

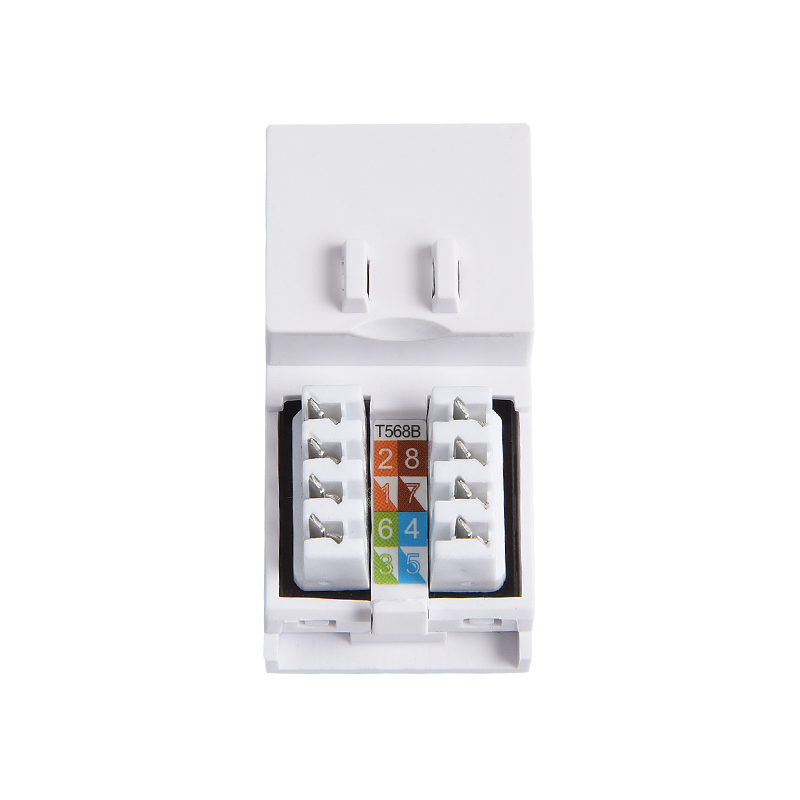

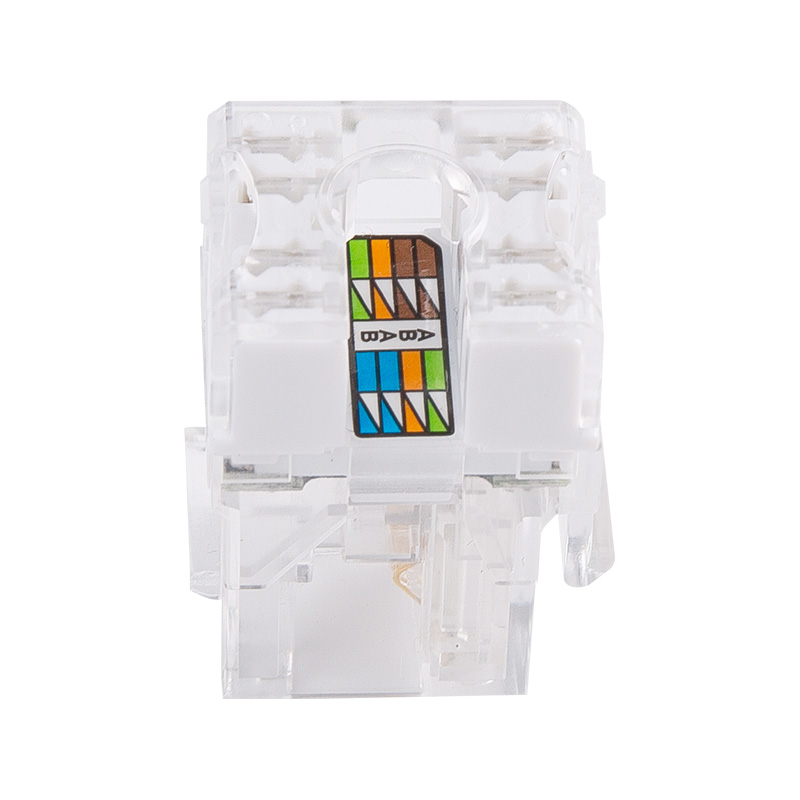

配線スキーム：CAT6キーストーンジャックは、多くの場合、T568AとT568Bの両方の配線スキームをサポートします。これは、イーサネット接続の業界標準配線構成です。これらの色分けされたスキームは、他のネットワーキング機器との一貫性と互換性を提供し、設置とトラブルシューティングを容易にします。
後方互換性：CAT6キーストーンジャックは、CAT5EやCAT5などの低いカテゴリケーブルと後方互換性があります。これは、CAT5EまたはCAT5ケーブルを備えたCAT6キーストーンジャックを使用できることを意味しますが、ネットワーク全体のパフォーマンスは、使用中の最低カテゴリコンポーネントの機能に限定されることに留意してください。
シールドまたはシールドされていない：CAT6キーストーンジャックは、シールド（STP）と非シールド（UTP）バージョンの両方で使用できます。シールドCAT6キーストーンジャックは、電磁干渉（EMI）に対する追加の保護を提供し、干渉のレベルが高い環境で有益です。
耐久性と構造：CAT6キーストーンジャックは、通常、耐久性と長期にわたるパフォーマンスを確保するために、高品質の材料で構成されています。堅牢なハウジング、導電率と腐食抵抗を改善するための金メッキコンタクト、および安全なワイヤ終端のための信頼できるIDC（絶縁変位コネクタ）端子を備えたジャックを探してください。
認定とコンプライアンス：Telecommunications Industry Association/Electronic Industries Association（TIA/EIA）およびUL（Underwriters Laboratories）が設定したものなど、業界の基準と認定を遵守するCAT6 Keystoneジャックは、品質、パフォーマンス、コンプライアンスの保証を提供します。
CAT6キーストーンジャックの特定の設計と機能は、メーカーとモデルによって異なる場合があることに注意することが重要です。 CAT6キーストーンジャックを選択するときは、インストール環境、パフォーマンスのニーズ、他のネットワーキング機器との互換性などの特定の要件を検討して、ニーズに最適なジャックを選択します。
