CAT7キーストーンジャック メーカー

CAT7キーストーンジャックは、イーサネットネットワーキングのCAT7標準をサポートするように設計されたキーストーンジャックの一種です。 CAT7（カテゴリ7）は、CAT6A、CAT6、CAT5E、CAT5などの以前の標準よりも、より速いデータ転送とより大きな帯域幅を使用できるケーブルおよびコネクタシステムの標準です。
キーストーンジャックは、ケーブルの端を終了するために使用できる小型のモジュラーコネクタです。キーストーンジャックは、ケーブルを接続および切断するための中央の場所を提供するキーストーンの壁板またはパッチパネルに収まるように設計されています。 CAT7キーストーンジャックには、通常、ケーブル内のワイヤとの接続を行うために使用される一連の導電性ピンが含まれています。
CAT7キーストーンジャックは、高速データ転送をサポートするように設計されており、通常、高速データ転送と低クロストークが重要なデータセンター、サーバールーム、およびその他の高性能ネットワーキング環境で使用されます。また、10gigabitイーサネットと40gigabitイーサネット標準をサポートしているため、帯域幅の高いアプリケーションに適しています。
CAT7キーストーンジャックは、以前のイーサネット標準と後方互換性がないため、CAT7ケーブルでのみ使用できるため、ケーブルインフラストラクチャの完全な交換が必要です。
1。製品設計レベル：ユニバーサルコネクタレベル2。
2。埋め込まれた設計では、モジュールを配布フレームにインストールして、モジュラー分布フレームを形成できます
3。接続方法：Jumperを使用したRJ45ジャック、IDCは水平配線で終了しました。コンタクトピンコンタクトは、高および低脱臼技術を採用しており、これにより、ニアエンドのクロストーク値が効果的に減少します。
4。EMC電磁干渉を防ぐための360度オールラウンドシールドシェル設計。すべての金属亜鉛合金ダイキャスティングデザイン、ユニークな接地設計、信頼性の高い便利なパフォーマンス。
5。環境要件：ROHSの基準を満たします。
6.材料の紹介：このモジュール製品は、建物の同じ床にある水平配線と作業エリアの配線を接続するために使用され、主に機器とターミナル機器またはアダプター変換接続に使用されます。製品の交尾と交配ケーブルは、銅軸ツイストペアケーブルと銅軸ジャンパーです。
7。一致する関係：同じ標準シリーズのコネクタで使用できます。
8。適用標準：一般仕様：YD/T 926.1-2009
標準サンダード：YD/T 926.3-2009
9。技術的なパラメーター：
電気的特性：
A.周波数範囲：1～ 500MHz
B.作業電圧：125 v
C.耐電圧：DC1000V（AC750V）故障とアークの現象なしで1分
D.次のクロストーク減衰次へ：≥4dB
E.絶縁抵抗：初期値≥100mΩ
一定の湿った熱試験の後、100mΩ以上
機械的特性：
A.挿入力とプルアウト力：挿入力は20N以下であり、プルアウト力は20N以上です
B.コネクタ接続デバイスの効果：50N 60±5秒
C. IDC端子は、22〜26AWGツイストペアにクランプされています
耐久性：
A.プラグとソケットが挿入される回数：750回
B.ワイヤ終端数：250回
10.材料および表面処理：
A.金属素材：
ゴールドニードル：リンブロンズゴールドメッキ
IDCカードワイヤー端子：リン青銅のニッケルメッキ
B.非金属材料：
プラスチック：PCポリカーボネート、PA66ナイロン66
C.金メッキ層の厚さ：6〜50Uの金メッキ
D. PCB材料：FR4
11。環境パフォーマンス：温度：-25 ～70℃湿度：≤85％（温度85±3℃）
塩スプレーテスト：
A.原子化前の塩溶液のpH値は6.5〜7.2（35±2°）です。
B.塩溶液は、塩化ナトリウム（化学的に純粋で、分析的に純粋）で調製され、蒸留または脱イオン化された水を調製します。
その濃度は（5±0.1）％（質量率）です。
C.連続霧化が採用されており、推奨される期間は48時間です。
D.霧化するときは、油やほこりなどの不純物、ジェット空気の温度と湿度が作業に影響を与えるのを防ぐ必要があります。
スペースの条件。
12。アウトライン図面とカスタマイズされた最大サイズ
13。パッケージングと保管：製品を特別なブリスターバッグに入れてから段ボール箱に入れ、製品アクセサリを同時に配置し、製品モデルと数量を示すラベルがカートンの前面の左上隅に貼られ、カートンに入れます。包装製品は、周囲温度が-5〜30℃の倉庫に保管する必要があり、相対湿度は70％以下であり、周囲の空気には酸、アルカリ、その他の腐食ガスがなく、貯蔵期間は3年です。
通常の梱包数量：カートンあたり10箱、箱あたり50 PC、カートンあたり500 PC。
14。注：製品の使用マーク：顧客指定されたパッケージング。
2005年以来

余姚シマンテネットワーク通信設備有限責任会社

Yuyao Simante Network Communication Equipment Co., Ltd. は、設計、開発、販売、サービスを統合した構造化ケーブル配線ソリューションと光ファイバー製品の専門メーカーです。

約20年にわたり、私たちは豊富な経験を活かし、オンラインでのやり取りの最初から価値を提供することで、お客様のニーズに最大限にお応えできるよう努めてきました。成熟した研究開発（R&D）システムにより、Simante製品は設計段階から一貫した品質を保証しています。当社には10名以上のエンジニアと30名以上の専任技術スペシャリストが在籍し、専門知識を活かして品質向上と製品イノベーションの推進に継続的に取り組んでいます。

17+ Industry Experience

当社の主力製品には、ソケット モジュール、パッチ パネル、壁面プレート、データ ソケット、その他のコンポーネントがあり、構造化配線システム (SCS)、ネットワーク通信、スマート ホーム、オートメーション システムなどの分野で広く使用されています。

生産施設には、標準および専門生産ラインが10本、全自動射出成形機が10台、半自動射出成形機が20台、各種自動組立設備が8台あり、年間900万個以上の安定した生産量を維持しています。

Simanteはハイテク市場への注力により、高い品質基準を維持しています。生産工程を厳格に管理するだけでなく、確立された試験システムを通じて、お客様の包括的な試験要件を確実に満たしています。ヨーロッパ、オーストラリア、アフリカ、中東、東南アジアへの安定した輸出量を維持しているほか、OEMおよびODMの受注も承っております。

Simante – あなたと共に価値を創造します！

証明書の表示

当社は数多くの国内特許を取得しており、ISO9001品質管理システム認証も取得しており、当社の製品はすべて基準に準拠しています。

  • EMC
  • LVD
  • Tuv
  • Rohs
  • ISO
  • 到着

ニュース

主なイベントや展示会のご案内です。

ネットワーク設定に最適な Cat7 キーストーン ジャックを選択するには? 最良のものを選ぶ 猫7キーストーンジャック それは次の 3 つの主要な要因に帰着します。 シールド タイプ (STP 対 FTP)、コネクタ終端スタイル ...
ケーブルを簡単に管理するにはどうすればよいですか? 現代の家庭やオフィス環境では、 乱雑なケーブルは美観に影響を与えるだけでなく、安全上の問題を引き起こす可能性があります。を使用して ケーブルマネージャー 電源コード、デ...

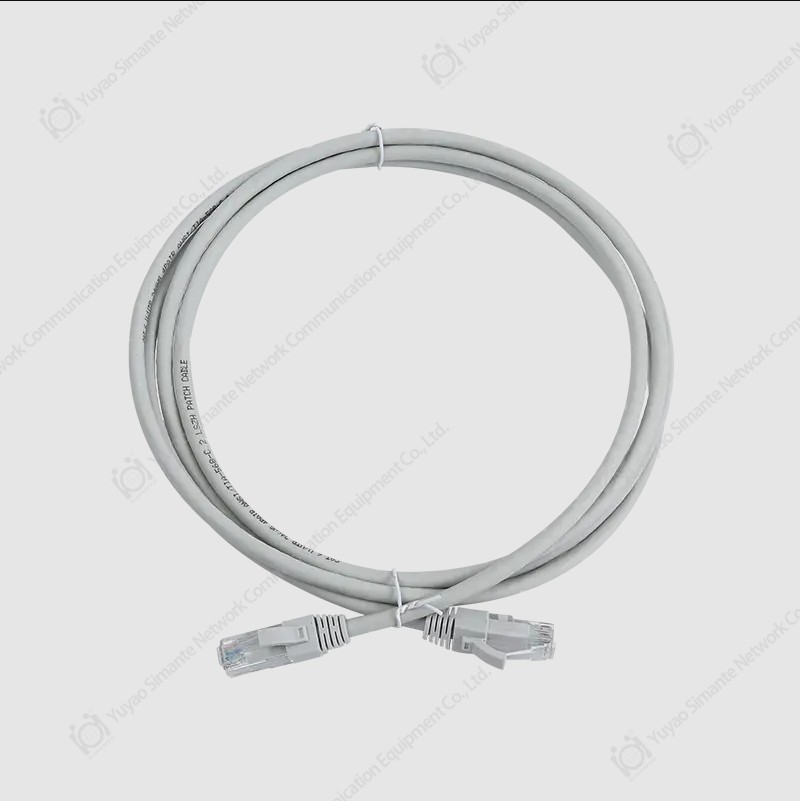

パッチコードの主な用途は何ですか? パッチコードとは何ですか?またその機能は何ですか? パッチコード 主にさまざまなネットワーク接続シナリオで使用され、最新のネットワーク ケーブル配線に不可欠な主要コン...

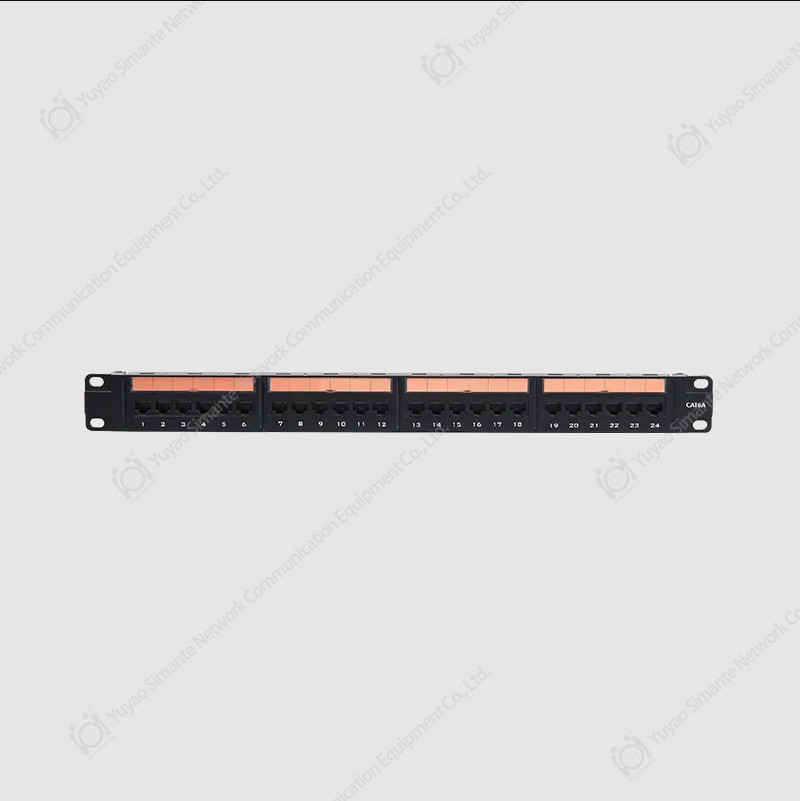

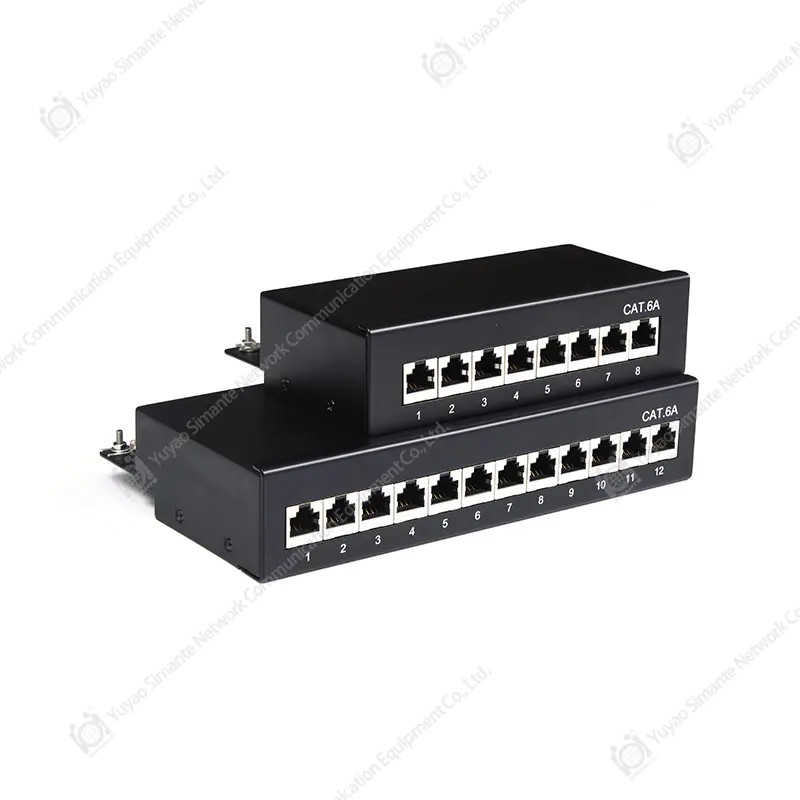

パッチパネルの一般的な用途は何ですか? 最新のネットワーク通信エンジニアリングでは、パッチ パネルは「トラフィック コマンダー」として機能し、垂直の一般ケーブルと水平のケーブルを接続します。大規模なデータセンターでも企業オフィスのイン...
オスコネクタの使用方法? 最新のエレクトロニクスおよび産業オートメーションでは、コネクタは信号と電力の伝送に不可欠なコンポーネントです。 オスコネクタ 、システムの「プラグ」側として、正しく使用すると、回路...
フェイスプレートの役割は何ですか? 現代の工業生産、スマートホーム、そして日常生活において、「」という概念は、 フェイスプレート 「」は遍在していますが、その真の役割と価値は過小評価されている可能性があります。最も単...
CAT3 キーストーン ジャックを接続するにはどうすればよいですか? CあT3 キーストーン ジャック は、ネットワーク ケーブル配線および音声通信システム、特に従来の電話システムや低速データ ネットワークの一般的なコンポーネントです。最近のネットワー...
110の配線ブロックとは何ですか？ 110の配線ブロックは、多くの場合、銅ケーブルの複数のペアを接続および整理するために、多くの場合、電話およびデータネットワークの配線で使用されるパッチパネルです。 1...
パッチコードとは何ですか？ 日常生活では、私たちはしばしばさまざまなケーブルと接触しますが、 パッチコード ケーブルは、重要なタイプとして、多くの人になじみがない場合があります...
構造化されたケーブルシステムでは、CAT3キーストーンジャックはネットワーク接続の管理と維持にどのように役立ちますか？ CAT3キーストーンジャック カテゴリ3ツイストペアケーブル（電話回線や低速イーサネットなど）に標準化されたRJ11/RJ45インターフェイスを使用して、コネクタとケーブル間の互換性...
男性コネクタとは何ですか？その構造、材料、アプリケーションは何ですか？ a 男性コネクタ は、ピンが突き出ているコネクタであり、通常、電気的または機械的な接続を実現するために女性コネクタと結合するために使用されます。男性コネクタはコネクタシステムの重要...
一定の湿った熱試験の後、コードの断熱抵抗は、シールドされていないパッチコードがまだ要件を満たしていますか？ 一定の湿った熱試験は、高温および高湿度環境での電子コンポーネントとケーブルの長期使用を評価するために使用される性能テストです。その目的は、これらの条件下で製品の安定性と信頼性を検証するために実際...

業界知識の拡大

CAT7キーストーンジャック CAT6やCAT6Aなどの以前のカテゴリの機能を超えるイーサネットケーブル技術の次のレベルを表します。 CAT7ケーブルは人気を博していますが、CAT7キーストーンジャックの開発と見通しはまだ進化しています。 Cat7 Keystoneジャックの開発と見通しの概要は次のとおりです。
パフォーマンスの向上：CAT7 Keystoneジャックは、CAT7イーサネットケーブルをサポートするように設計されています。これは、CAT6Aと比較してさらに高いデータ転送レートとパフォーマンスの向上を提供します。 CAT7ケーブルは、長い距離にわたって10ギガビットイーサネット（10GBase-T）をサポートでき、エイリアンのクロストークと干渉に対する耐性を高めます。
シールド：CAT7キーストーンジャックは通常、高度なシールドテクノロジーを備えており、電磁干渉（EMI）およびエイリアンクロストークに対する最大の保護を提供します。それらは、個別にシールドされたペア（S/FTP）または全体的なシールド構造（f/fTP）を持ち、信頼できる信号伝送を確保し、信号分解を最小限に抑えている可能性があります。
終了プロセス：CAT7キーストーンジャックの終了プロセスは、ジャックのコンタクトまたは端子に個々のワイヤのパンチダウンを含む他のキーストーンジャックの終了プロセスと類似しています。ただし、CAT7ケーブルの複雑さの増加により、適切な信号伝達とパフォーマンスを確保するために、CAT7に固有の正確な終了技術とツールが必要になる場合があります。
将来の防止：CAT7キーストーンジャックとケーブルは、より高いパフォーマンスと帯域幅の機能を提供するため、将来の防止投資と見なされることがよくあります。これらは、将来のネットワークのアップグレードとより高いデータ転送レートが予想されるアプリケーションに適しており、新しいテクノロジーとネットワークの要件との互換性を確保します。
アプリケーションの見通し：CAT7キーストーンジャックは、データセンター、サーバールーム、産業用設定など、高速データ送信を必要とする商用およびエンタープライズ環境で最も一般的に見られます。これらは、大規模なデータ転送、ビデオストリーミング、およびその他の帯域幅集約型タスクを含むアプリケーションに適しています。
進化する基準：CAT7キーストーンジャックの開発と広範な採用は、業界標準の進化に影響されます。 CAT7ケーブルはISO/IECによって標準化されていますが、現在、CAT7ケーブルには特定のTIA/EIA標準はありません。その結果、CAT7キーストーンジャックの市場はまだ進化しており、さまざまなメーカーがCAT7互換のソリューションの独自の解釈を提供しています。
互換性の考慮事項：CAT7キーストーンジャックは、低いカテゴリケーブルと後方互換性があり、既存のインフラストラクチャとのシームレスな統合を可能にします。ただし、カテゴリケーブルが低いCAT7キーストーンジャックを使用すると、ネットワークのパフォーマンスが使用されている最低カテゴリコンポーネントの機能に制限されることに注意することが重要です。
CAT7キーストーンジャックの開発と見通しは、より高速データ送信の需要の増加、パフォーマンスの向上、ネットワークの信頼性の向上によって推進されています。テクノロジーの進歩とより速いネットワークの必要性が高まるにつれて、CAT7キーストーンジャックは、進化するネットワークインフラストラクチャをサポートする上で重要な役割を果たすと予想されます。
